그래픽 스크립트를 선택하여 해당 치수 특성 또는 매개변수를 매핑합니다.
옵션 리스트
그래픽 스크립트를 선택하여 해당 치수 특성 또는 매개변수를 매핑합니다.
- 외부 클래스 이름
-
Plant 3D 클래스에 직접 매핑되는 CADWorx 클래스 이름을 나열합니다.
- 클래스 이름 추가
-
외부 클래스 이름 리스트에 새 CADWorx 클래스 이름을 추가합니다. 상자에 문자를 입력하거나 + 버튼을 클릭하여 클래스 이름을 추가합니다.
주: 기존 스크립트를 재사용하려면 기존 클래스를 마우스 오른쪽 버튼으로 클릭하여 매핑 정보를 복사한 다음 새 클래스를 마우스 오른쪽 버튼으로 클릭하여 정보를 붙여넣습니다. 이 동작은 이 탭에만 영향을 줍니다. - + 버튼
-
외부 클래스 이름 리스트에 새 CADWorx 클래스 이름을 추가합니다.
- - 버튼
-
외부 클래스 이름 리스트에서 CADWorx 클래스 이름을 삭제합니다.
- 외부 클래스 이름
-
왼쪽 창의 외부 클래스 이름 리스트에서 선택한 CADWorx 클래스 이름을 표시합니다.
- 일치하는 특성 이름
-
필요한 경우 다양한 컨텍스트에서 Plant 3D 그래픽 스크립트와 일치시킬 CADWorx 특성 이름을 지정합니다.
여러 특성 이름을 쉼표로 구분합니다.
- 스크립트 이름 추가(필수)
-
Plant 3D EndType 그래픽 스크립트 이름을 리스트에 추가합니다.
- 특성 값 추가
-
CADWorx 특성의 특성 값을 추가합니다. 그림의 대화상자에는 특성이 END_COND_1이고, 값이 SWF, SCF, BW 등으로 표시되어 있습니다.
- + 버튼
-
입력한 스크립트 이름과 특성 값이 포함된 새 행을 추가합니다.
- - 버튼
-
입력한 스크립트 이름과 특성 값이 포함된 선택한 행을 삭제합니다.
- 매개변수 매핑
-
Plant 3D와 CADWorx 간의 매개변수 매핑을 지정합니다. 각 형상 매핑에는 해당하는 매개변수 세트가 있으며, 이러한 매개변수 세트는 쉐이프에 따라 달라질 수 있습니다.

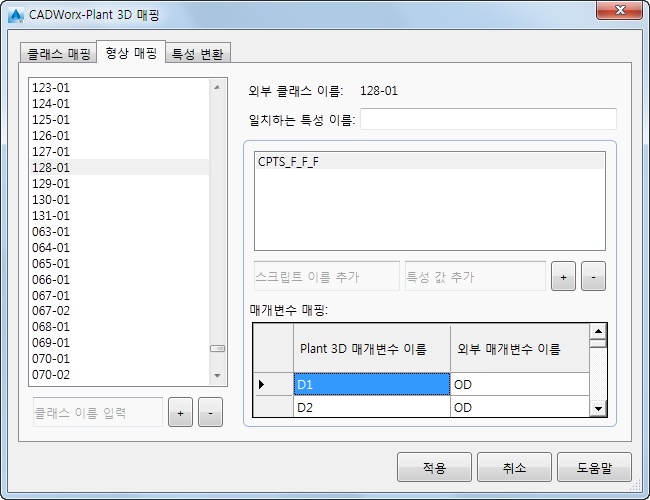

아래의 그림에서는 카탈로그 편집기(크기 탭)에 표시된 Plant 3D 스레드 암 티를 보여 줍니다.
쉐이프에 대한 Plant 3D 치수 매개변수가 나열되어 있으며, 매개변수 매핑 테이블의 Plant 3D 매개변수 이름 열에 이를 입력할 수 있습니다. 그런 다음 해당 CADWorx 특성 이름(또는 값)을 입력할 수 있습니다.
- Plant 3D 매개변수 이름
-
CADWorx 매개변수에 매핑할 Plant 3D 그래픽 스크립트 치수 매개변수를 지정합니다.
- 외부 매개변수 이름 또는 값
-
Plant 3D 매개변수에 매핑할 CADWorx 매개변수 이름, 표현식 또는 값을 지정합니다.
