구부림철근 상세에 대한 매개변수를 확인하고 수정합니다.
| 매개변수 | 설명 |
|---|---|
| 그래픽 | |
| 상세 수준 | 뷰에서 구부림 상세를 나타내는 방법을 지정합니다. |

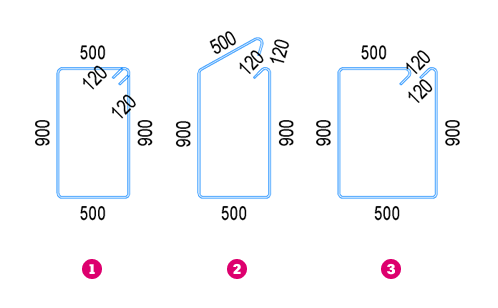

| 표현 | 닫힌 등고선 철근의 구부림 상세가 보강 철근과 동일하게 표시되는지, 간격띄우기 세그먼트와 함께 표시되는지 또는 전개된 상태로 표시되는지 지정합니다.
|
| 3D 모양을 위한 뷰 | 3D 보강 철근 모양을 나타내는 구부림 상세에 대한 뷰 방향을 지정합니다.
|
| 다양한 보강 철근 세트 치수 | 세트에서 참조된 철근의 값을 표시할지 아니면 최소값 및 최대값을 표시할지 여부를 지정합니다. |
| 치수 | |
| 세그먼트 길이 치수 | 구부림 상세에 길이 치수를 표시할지 여부를 지정합니다. |
| 선형 치수 스타일 | 구부림 상세의 세그먼트 길이 및 호 길이 치수에 사용할 선형 치수 스타일을 지정합니다. |
| 직선 세그먼트 길이 | 세그먼트 길이를 구부림 상세에 대한 치수를 사용하여 표시할지 아니면 문자를 사용하여 표시할지 여부를 지정합니다. |
| 호형 세그먼트 길이 | 호 길이를 구부림 상세에 대한 치수를 사용하여 표시할지 아니면 문자를 사용하여 표시할지 여부를 지정합니다. |

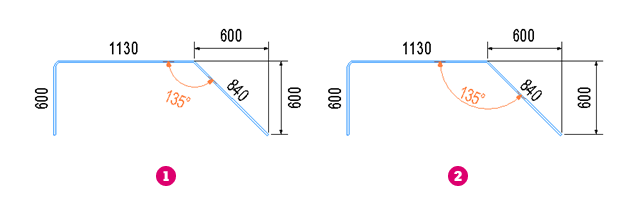

| 치수 문자 위치 | 구부림 상세 치수 문자가 항상 치수선의 외부에 있어야 하는지 아니면 치수 기본값에 따라 배치되어야 하는지 여부를 지정합니다.
|

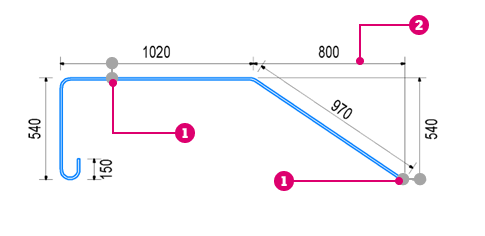

| 치수 간격띄우기 | 치수가 기입된 세그먼트를 기준으로 구부림 상세 치수선 간격띄우기를 지정합니다.
|
| 후크 길이 | 구부림 상세에 대한 후크 길이 치수를 표시할지 여부를 지정합니다. |
| 기타 치수 | 보강 철근 모양 패밀리에 정의된 대로 직교 또는 전체 치수와 같은 다른 치수를 표시할지 여부를 지정합니다. |
| 각도 치수 | 구부림 상세에 대한 각도 치수를 표시할지 여부를 지정합니다. |
| 각도 치수 스타일 | 구부림 상세에 사용할 각도 치수 스타일을 지정합니다. |

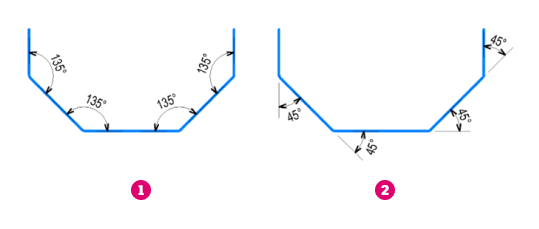

| 각도 측정 | 구부림 상세 세그먼트 간의 내부 또는 외부 각도를 측정할지 여부를 지정합니다.
|
| 각도 표시 | 구부림 상세 각도 치수를 모든 각도에 대해 표시할지 아니면 90도보다 크거나 작은 각도에 대해서만 표시할지 여부를 지정합니다. |
| 각도 문자 위치 | 구부림 상세 각도 치수 문자가 항상 치수선의 외부에 있어야 하는지 아니면 치수 기본값에 따라 배치되어야 하는지 여부를 지정합니다. |
| 각도 치수 간격띄우기 | 구부림 상세 각도 치수선 간격띄우기를 지정합니다. 뷰에서 간격띄우기 값은 축척됩니다(예: 1:25의 축척에서 3mm 간격띄우기는 뷰에서 75mm와 같음).
  치수 간격띄우기
|
| 후크 각도 | 구부림 상세에 대한 후크 각도 치수를 표시할지 여부를 지정합니다. |
| 구부림 지름 치수 | 구부림 상세 호 세그먼트에 대한 철근 구부림을 반지름을 사용하여 표시할지 아니면 지름 치수를 사용하여 표시할지 여부를 지정합니다. |
| 반지름 치수 스타일 | 구부림 상세에 대한 반지름 치수 스타일을 지정합니다. |
| 지름 치수 스타일 | 구부림 상세에 대한 지름 치수 스타일을 지정합니다. |
| 치수 유형 | 철근 구부림을 구부림 상세에 대한 반지름을 사용하여 표시할지 아니면 지름 치수를 사용하여 표시할지 여부를 지정합니다. |
| 세그먼트 구부림 | 구부림 상세에 대한 세그먼트 구부림 치수도 표시할지 여부를 지정합니다. |
| 후크 구부림 | 구부림 상세에 대한 후크 구부림 치수도 표시할지 여부를 지정합니다. |
전개
간격띄우기
