뷰 자르기 영역 내부 또는 외부의 평면도, 단면도 및 입면도에 구부림 상세를 배치합니다.
태그의 경우와 마찬가지로 주석 자르기는 구부림 상세를 숨깁니다. 그러나 다른 주석 유형 요소와 달리 구부림 상세에 치수를 기입할 수 있습니다.

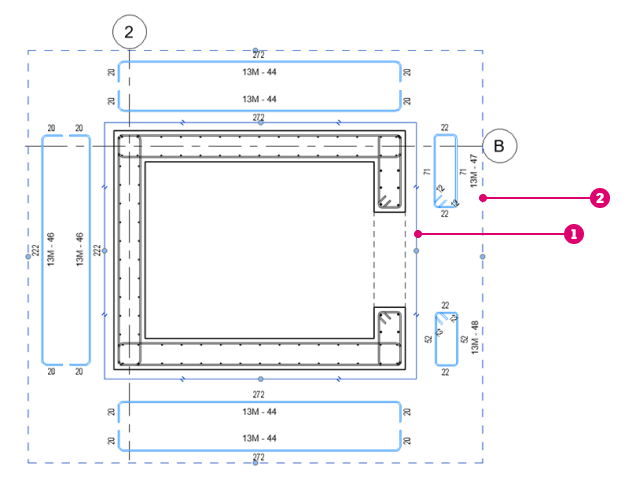

자르기 영역
주석 자르기
비주얼 스타일 및 재지정
구부림 상세는 구조 구부림철근 상세 카테고리의 일부인 주석 객체입니다. 객체 스타일 메뉴를 사용하여 프로젝트의 구부림 상세에 대한 기본 표현을 설정하거나 카테고리별 또는 요소별로 재지정하여 특정 뷰의 비주얼 스타일을 변경합니다.
주: 그래픽을 요소별로 재지정하면 구부림 상세의 치수와 문자 색상이 변경되고 그래픽을 카테고리별로 재지정하면 구부림 상세 형상에 대해서만 치수와 문자 색상이 변경됩니다.
치수 스타일 특성을 변경하여 치수 및 문자의 모양에 형식을 지정할 수 있습니다.
구부림 상세를 배치하려면 하나 이상의 선택한 보강 철근 세트에서 시작하여 배치할 구부림 상세 명령을 클릭하거나 구부림 상세 명령을 시작한 다음 단일 또는 다중 보강 철근 세트를 선택하면 됩니다. 보강 철근 세트를 선택하면 해당 세트에 포함된 첫 번째 철근에서 구부림 상세가 작성됩니다. Tab 키를 누른 채 클릭하여 개별 철근을 선택하고 해당 철근에서 구부림 상세를 작성할 수 있습니다.
