모델 형상을 작성하거나 형상에 대한 구속조건을 작성하는 데 사용할 수 있는 참조선을 작성합니다.
패밀리 편집기에서 어느 뷰에나 참조선을 추가할 수 있으며, 모델 선 추가에 사용되는 것과 같은 그리기 도구 및 기술을 사용할 수 있습니다. 참조선을 스케치하면 참조선이 단일 선으로 표시됩니다.
비주얼 스타일이 은선 또는 와이어프레임으로 설정되어 있는 뷰에서 스케치된 선은 실선으로 표시되며 평면에서는 화면표시가 파선으로 확장됩니다.
참조선은 회전할 수 있지만 참조 평면은 회전할 수 없습니다. 요소 또는 하위 구성요소 패밀리를 회전하려면 참조선을 사용하는 것이 좋습니다.
또한 알려진 길이가 있는 경우 참조선을 사용하여 각도의 끝점을 조정할 수 있습니다.
참조선을 추가하려면
- 패밀리 편집기에서 작성 탭
기준 패널
(참조선) 아이콘을 클릭합니다.
- 그리기 도구를 사용하여 선을 스케치합니다.
선은 선택되거나 사전 선택에서 하이라이트될 때까지 하나의 솔리드 선으로 표시됩니다.

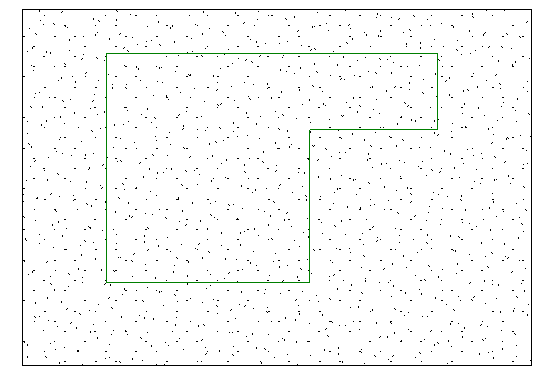

다각형으로 스케치된 참조선의 예
선택하거나 하이라이트된 경우 활성 뷰에 따라 연관된 평면이 표시됩니다.
- 참조선과 선형 치수를 사용하여 모델 형상을 제어하려면:
- 모델 요소 면을 참조선에 정렬하고 잠급니다.
- 참조선을 참조하는 치수선을 추가하고 인스턴스 또는 유형 매개변수로 레이블을 지정합니다.
- 패밀리 유형 대화상자에서 새 값을 변경하고 적용하여 모델을 변형합니다.
