새로운 기능을 이용하면 모양 편집 바닥의 접기 선 및 분할선을 보다 쉽게 제어할 수 있습니다. 자동으로 생성된 접기 선 및 분할선을 사용하여 모델에서 바닥 조건을 나타냅니다.
가시성 제어

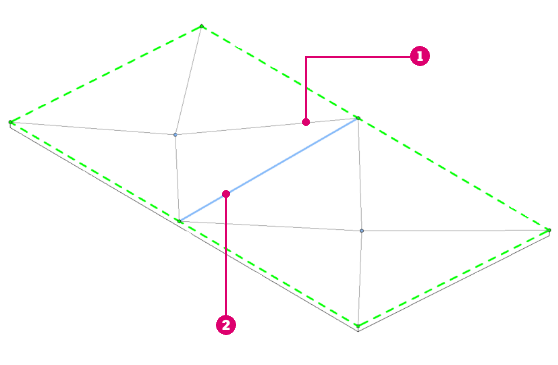

모양 편집 바닥 객체에는 접기 선
및/또는 분할선
이 있습니다. 이러한 선은 모양 편집 바닥의 평면이 교차하는 위치에 있으며 바닥 경사를 변경하는 위치입니다. 바닥 카테고리에는 접기 선 및 분할선에 대한 하위카테고리가 있습니다. 이러한 하위카테고리를 사용하여 모델 뷰에서 선이 표시되는 방식을 제어합니다.
및/또는 분할선 이 있습니다. 이러한 선은 모양 편집 바닥의 평면이 교차하는 위치에 있으며 바닥 경사를 변경하는 위치입니다. 바닥 카테고리에는 접기 선 및 분할선에 대한 하위카테고리가 있습니다. 이러한 하위카테고리를 사용하여 모델 뷰에서 선이 표시되는 방식을 제어합니다.
가시성 및 그래픽 재지정을 사용하여 단일 뷰에서 선을 제어하거나 객체 스타일을 사용하여 모든 뷰에서 선이 표시되는 방식을 제어합니다.
모양 편집 바닥이 포함된 기존 모델을 Revit 2023으로 업그레이드하면 내부 모서리 선이 접기 선 및 분할선으로 변환됩니다. 분할선은 업그레이드 전에 내부 모서리에 대한 가시성 및 그래픽 설정을 상속합니다. 모델의 요소 모양에 대한 자세한 내용은 프로젝트 뷰의 가시성 및 그래픽 화면표시와 객체 스타일을 참고하십시오.
접기 선을 분할선으로 변환
모양 편집 모드에서 또는 Tab 키를 사용하여 접기 선을 강조 표시 및 선택하면 접기 선이 분할선으로 변환됩니다. 자세한 내용은 접기 선을 분할선으로 변환을 참고하십시오.주: 접기 선을 분할선으로 변환할 수만 있습니다. 분할선을 접기 선으로 변환할 수는 없습니다. 분할선으로 변환된 접기 선은 분할선을 삭제하여 다시 변환할 수 있습니다.
