FormIt과 Revit 간의 새로운 링크 워크플로우를 통해 설계를 탐색하고 반복합니다.
Revit 2023에서는 초기 단계 및 상세 모델링을 위해 Revit과 FormIt 간에 훨씬 쉽게 전환할 수 있습니다. 여러 가지 개선 사항으로 인해 워크플로우가 더욱 유연해졌습니다.

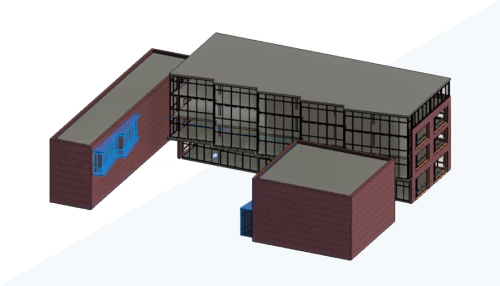

CAD 링크의 FormIt 파일
이제 FormIt에서 CAD 링크 기능을 사용하여 Revit 파일을 공유할 수 있습니다. 이제 FormIt AXM 파일 형식이 허용됩니다. 이 기능은 FormIt과 Revit에서 작업하는 설계자가 보다 효율적으로 공동작업을 할 수 있도록 해줍니다. 삽입 탭에서 Link CAD에 액세스합니다. 자세한 내용은 CAD 링크/가져오기 파일 지원을 참고하십시오.

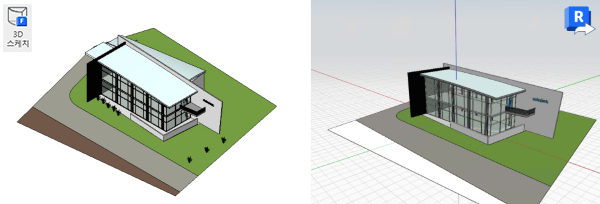

3D 스케치 워크플로우의 링크
이제 3D 스케치 워크플로우는 조정 향상을 위해 FormIt 모델을 Revit에 링크합니다. 이 기능은 이 워크플로우를 사용하여 모델을 가져온 후 링크하지 않는 이전 버전에 비해 개선되었습니다. FormIt에서 3D 스케치 버튼을 사용하여 Revit에서 모델을 시작합니다. 그러면 FormIt에서 모델이 링크로 열립니다. FormIt에서 설계를 스케치하고 나면 Revit으로 보내기 버튼을 클릭하거나 FormIt 모델을 저장하여 업데이트를 Revit으로 다시 보냅니다.
FormIt에서 편집
FormIt에서 편집 버튼을 사용하면 클릭 한 번으로 FormIt에서 Revit 링크를 직접 편집할 수 있습니다. FormIt의 AXM 파일에서 Revit 링크를 선택하여 수정 탭의 FormIt에서 편집 버튼에 액세스합니다. FormIt에서 편집 버튼을 클릭하면 모델이 FormIt Pro for Windows에서 편집을 위해 시작됩니다. 편집을 완료한 후 Revit으로 보내기를 클릭하거나 FormIt에서 모델을 저장하여 Revit에서 모델을 업데이트합니다.

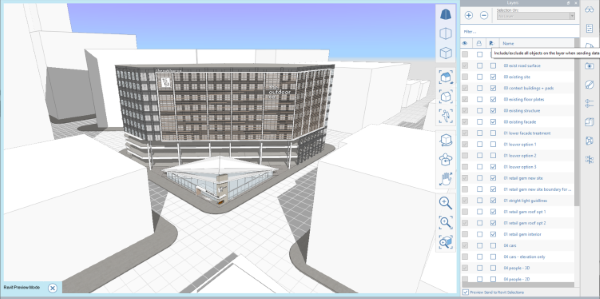

FormIt에서 Revit으로 보내기 선택사항 미리보기
Revit으로 전송될 형상 및 레이어를 FormIt에서 미리 봅니다. 그러면 다시 전송될 컨텐츠를 보다 잘 제어할 수 있습니다. FormIt의 레이어 패널에서 Revit으로 보내기 선택사항 미리보기 확인란을 사용하여 미리보기 모드를 활성화합니다. 파란색 프레임은 Revit 미리보기 모드가 사용으로 설정되어 있음을 나타냅니다. 레이어 패널의 새 열에는 AXM을 링크할 때 또는 3D 스케치 - Revit으로 보내기 워크플로우를 사용할 때 Revit으로 전송할 레이어가 표시됩니다.

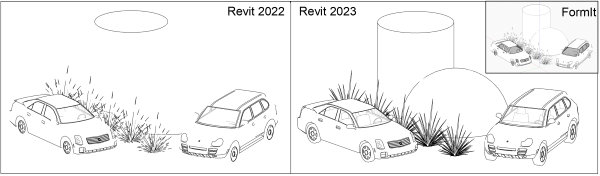

윤곽선 모서리 개선 사항
