경계 조건: 외부 열

외부 조건을 모델링하기 위해 적용된 U 값("대류 조건" 또는 "필름 계수"로도 알려져 있음)을 사용합니다. 설계 날짜를 시뮬레이션하기 때문에 자연 대류 및 높은 주변 온도로 인한 느린 공기 이동을 시뮬레이션하는 값을 사용합니다.

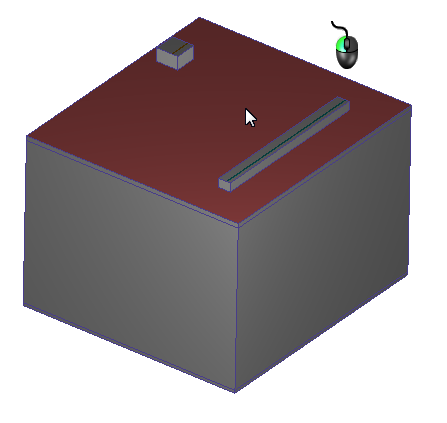

1. 지붕 표면을 선택합니다.

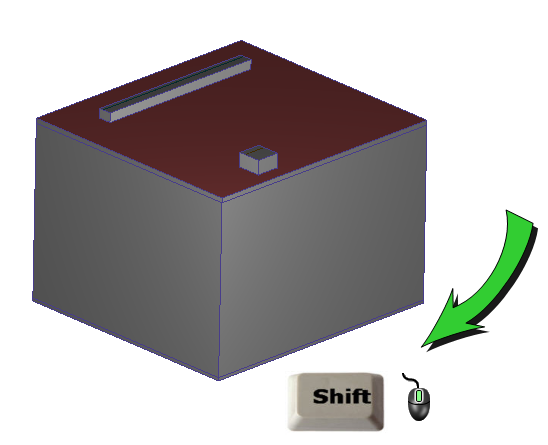

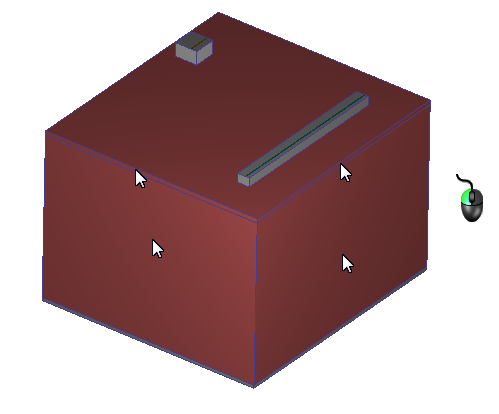

2. 벽 표면(전체 중에 8개)을 선택합니다. 다른 쪽의 표면에 액세스하기 위해 모형을 회전해야 합니다.







   참고: 9개의 표면을 선택해야 합니다.

3. 경계 조건 상황에 맞는 패널에서 편집을 클릭합니다.

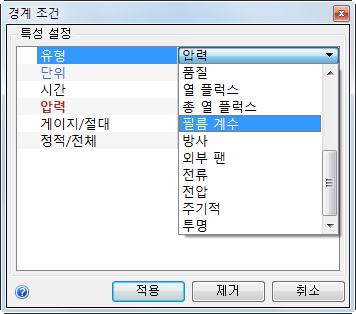

4. 유형 행에서 필름 계수를 선택합니다.

   참고: 리스트 아래쪽 근처로 스크롤해야 합니다.



   참고: 이는 U 값과 동일합니다.

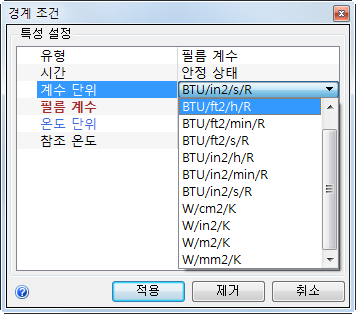

5. 단위 행에서 BTU/ft2/h/R을 선택합니다.

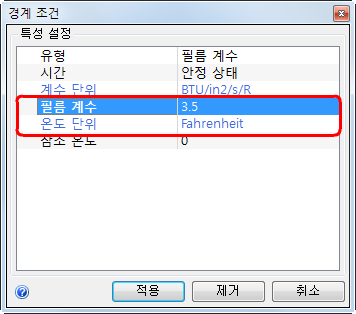

6. 필름 계수 행에 3.5를 입력하고 온도 단위가 화씨인지 확인합니다.

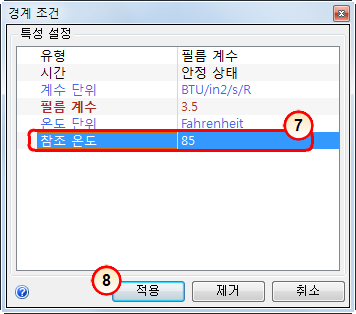

7. 참조 온도 행에 85를 입력합니다.



8. 적용을 클릭합니다.

   예상 결과...

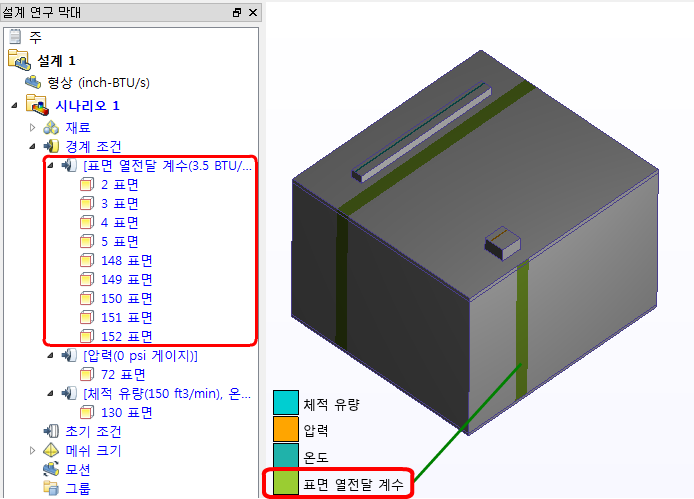

9. 필름 계수 경계 조건이 외부 표면에 제대로 적용되었는지를 보려면 표면의 설계 연구 막대 및 색상 줄무늬를 확인하십시오.

   1. 설계 연구 막대에서 필름 계수 조건이 3.5 BTU/ft2/h/R 및 85F 값으로 표시되어야 합니다.

   2. 범례에 해당하는 외부 표면에 색상 줄무늬가 있어야 합니다.
