Autodesk® CFD 시작

이 단계에서는 AEC 모형을 Autodesk® CFD로 엽니다.

1. Autodesk® CFD를 시작하고 새로 만들기를 클릭합니다.



2. 새 설계 연구 대화상자에서 찾아보기를 클릭합니다.

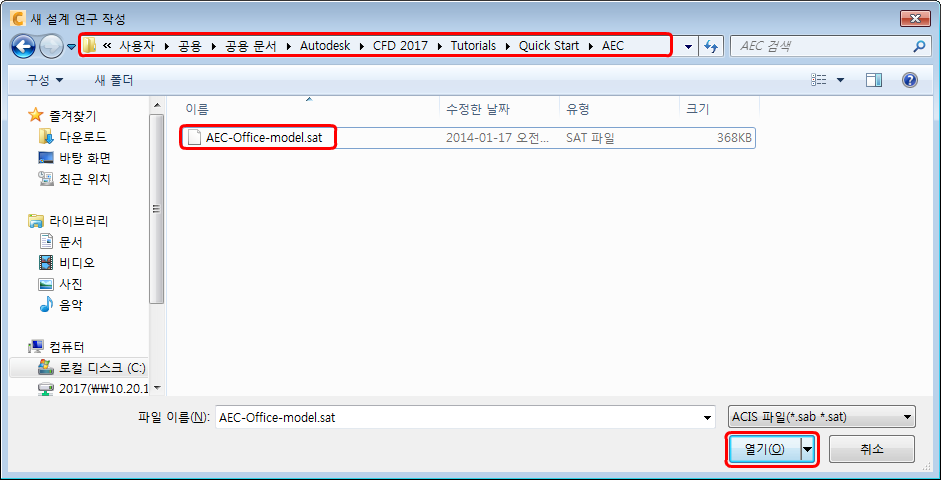

3. C:\사용자\공용\공용 문서\Autodesk\CFD 2020\Tutorials\Quick Start\AEC로 이동하고 AEC-Office-model.sat를 선택합니다. 열기를 클릭합니다.

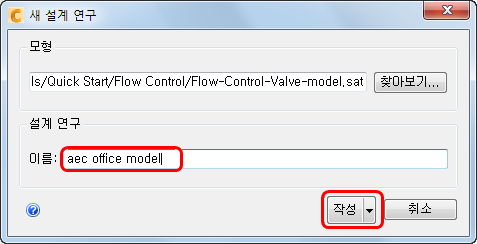

4. 새 설계 연구 대화상자에서 이름에 이름을 입력하고 버튼 옵션이 작성으로 설정되어 있는지 확인한 후 작성을 클릭합니다.

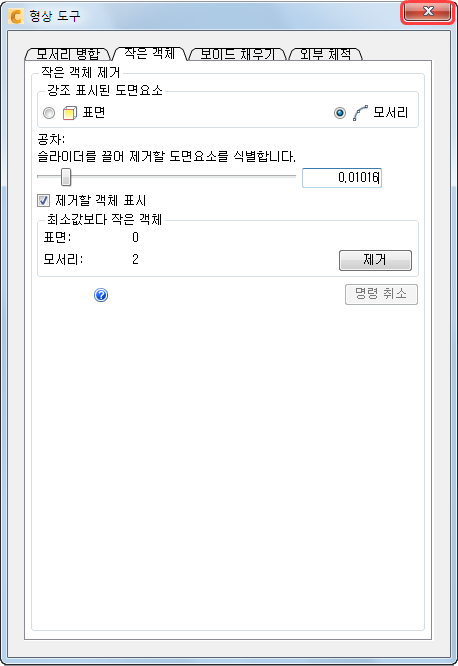

5. "형상 도구" 대화상자가 표시될 수 있습니다. 오른쪽 위 구석에 있는 "X"를 클릭하여 대화상자를 닫습니다.



   이 대화상자는 작은 모서리를 찾았음을 나타내지만, 이러한 모서리가 모형의 의도한 부분이기 때문에 제거하지 않습니다.

6. 형상은 미터 단위로 가져오지만 이 단위를 인치로 변환해야 합니다. 이를 위해 다음을 수행합니다.

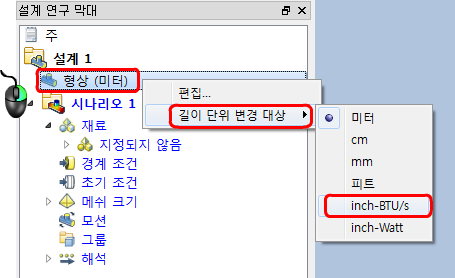

   • 설계 연구 막대의 형상 분기를 마우스 오른쪽 버튼으로 클릭하고 길이 단위 변경 대상을 선택한 다음 inch-BTU/s를 클릭합니다.



예상 결과:

Autodesk® CFD가 시작되고 모형이 표시되어야 합니다. 축의 치수 값을 기록합니다.

다음
