이 장에서는 사용자 인터페이스의 기본 구성요소와 Autodesk® CFD 작업의 기본 사항에 대해 알아봅니다.

Autodesk® CFD 사용자 인터페이스 둘러보기

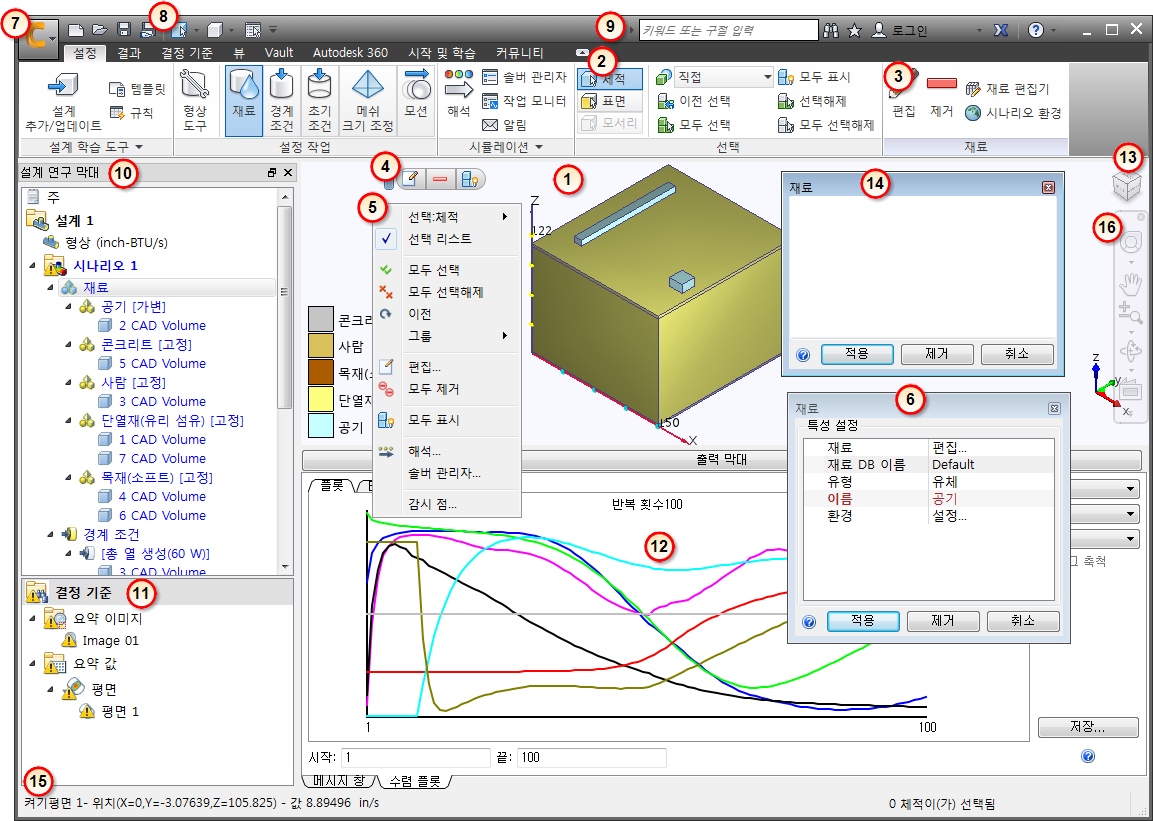

다음은 Autodesk® CFD 사용자 인터페이스의 기본 배치입니다.

1. 그래픽 창: 모형 보기

Autodesk® CFD 그래픽 창의 배경 색상은 CAD 도구의 배경 색상에서 설정합니다.

이를 재정의하려면 응용프로그램 메뉴를 열고 옵션을 클릭한 후 배경 색상에 대한 설정을 사용자 정의로 변경합니다.

2. 리본 기본 사항

리본은 사용자 인터페이스의 맨 위 가장자리를 따라 위치합니다. 이를 사용하여 모든 시뮬레이션 단계에서 모형과 상호 작용할 수 있습니다.

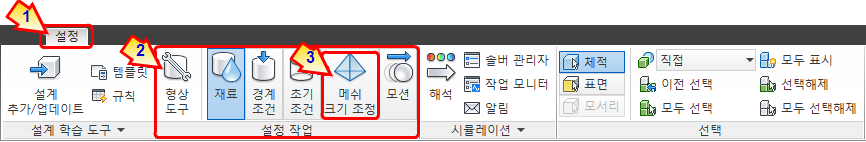

구성 및 명명 규칙

각 리본은 다음과 같은 단순한 계층 구조를 따릅니다.

1. 탭: 리본의 맨 위 조직 단계입니다. 탭의 모든 명령은 공통된 목적을 공유하며, 시뮬레이션 프로세스의 특정 단계(설정 및 결과)를 지원하거나 특정 목적(보기 및 시작하기)을 수행하는 데 도움이 됩니다.
2. 패널: 밀접하게 연관된 명령 그룹
3. 명령: 리본의 개별 명령. 명령은 버튼 및 메뉴를 비롯한 몇 가지 형태로 표시됩니다.

Autodesk® CFD 도움말 항목 전체에서 절차는 리본의 특정 명령을 나타냅니다. 명확하게 하기 위해 각 참조는 탭 이름, 패널 이름, 명령 이름 순서로 구성됩니다(탭 > 패널 > 명령).

예를 들어 다음은 설정 탭의 시뮬레이션 패널에 있는 솔버 관리자 명령에 대한 참조입니다.

(설정 탭 > 시뮬레이션 패널 > 솔버 관리자).

드롭다운 메뉴

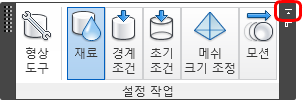

일부 패널의 제목 표시줄에는 패널 드롭다운 메뉴에 추가 컨트롤이 있음을 나타내는 작은 화살표가 표시됩니다. 이러한 컨트롤을 보려면 패널의 제목 표시줄에 있는 이 화살표를 클릭합니다.

기본적으로 마우스를 다른 위치로 가져가면 메뉴가 사라집니다. 드롭다운 메뉴를 잠그려면 핀 아이콘을 클릭합니다.

드롭다운 메뉴를 숨기려면 핀 아이콘을 다시 클릭합니다.

리본 사용자화

개별 기본 설정에 맞게 리본 모양을 수정할 수 있습니다.

패널 위치를 변경하려면:

• 패널 제목 위로 마우스를 가져갑니다.
• 마우스 왼쪽 버튼을 클린한 채로 있습니다.
• 원하는 위치로 끕니다.

패널을 기본 위치로 되돌리려면:

• 패널을 리본 내 위치로 끕니다.
• 또는 경계가 나타날 때까지 패널 위에 마우스를 가져간 후 리본으로 패널 복귀 아이콘을 클릭합니다.

패널을 숨기려면:

• 패널 제목을 마우스 오른쪽 버튼으로 클릭합니다.
• 패널 표시 리스트를 확장합니다.
• 패널 이름을 선택해제합니다.

리본을 최소화하려면:

리본 최소화 모드에는 탭, 패널 제목, 패널 버튼의 세 가지가 있습니다.

• 이 모드를 선택하려면 탭 레이블 (1) 오른쪽의 메뉴 화살표를 클릭하고 리스트에서 선택합니다.
• 리본을 선택한 모드로 최소화하려면 화살표 버튼 (2)을 클릭합니다. 리본을 표준 구성으로 복원하려면 화살표 버튼을 다시 클릭합니다.

2. 리본: 탭

리본에는 네 개의 개별 탭이 있습니다. 각각은 특정 용도로 사용되며, 시뮬레이션 전체에서 유용하게 사용할 수 있습니다. 다음은 각 리본 탭에 포함된 컨트롤에 대한 간단한 설명입니다.

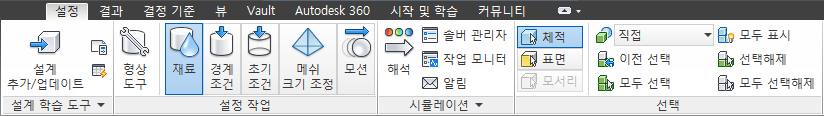

설정

설정 탭을 사용하여 시뮬레이션 모형 정의 및 실행:

• 설계 학습 도구를 사용하여 설계 연구를 업데이트하고 설계 연구 자동화 도구를 관리합니다.
• 왼쪽에서 오른쪽으로 각 설정 작업을 선택하여 시뮬레이션을 정의합니다. (형상 도구를 제외한 각 작업은 추가 상황에 맞는 패널을 생성합니다.)
• 시뮬레이션을 사용하여 하나 이상의 시뮬레이션을 실행하고 관리할 수 있습니다.
• 선택을 사용하여 도면요소 선택을 제어합니다.

결과

결과 탭을 사용하여 결과 데이터 시각화 및 추출:

• 이미지를 사용한 설계 공동작업 및 설계 비교를 위해 이미지를 작성하고 공유합니다.
• 결과 작업에서 활성 결과 도구를 선택합니다. (각 작업을 수행하면 추가 상황에 맞는 패널이 생성됩니다.)
• 보고 명령을 사용하여 시뮬레이션 결과를 전달할 수 있습니다.
• 검토를 사용하여 현재 시나리오에 대한 정보를 추출합니다.
• 시나리오가 여러 번 계속되거나 중간 반복이 저장되면 반복/단계에서 보려는 반복을 선택합니다.

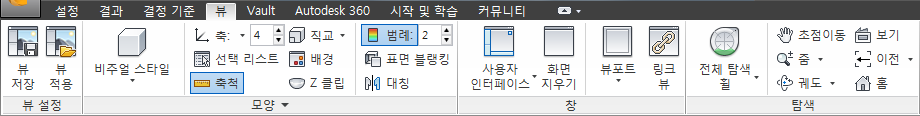

뷰

뷰 탭에서 모형 모양을 제어하고 사용자 인터페이스를 사용자화할 수 있습니다.

• 뷰를 저장한 후 뷰 설정을 사용하여 다른 모형에 적용합니다.
• 모양을 사용하여 모형의 화면표시를 제어합니다.
• 창에서 사용자 인터페이스 구성 및 그래픽 창을 구성합니다.
• 탐색에서 모형 위치, 방향 및 줌을 제어합니다.

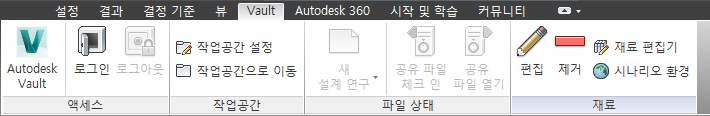

Vault

Vault를 사용하여 Autodesk Vault에서 Autodesk® CFD 데이터를 저장 및 관리합니다.

• 액세스를 사용하여 Autodesk® CFD에서 Vault를 시작합니다.
• 작업공간을 사용하여 Vault에서 체크 아웃할 때 데이터가 저장되는 로컬 폴더를 관리하고 액세스합니다.
• 파일 상태를 사용하여 Vault에 저장된 형상으로 시뮬레이션을 작성하고 수정합니다. 또한 시뮬레이션 파일을 체크 인 및 체크 아웃할 수 있습니다.

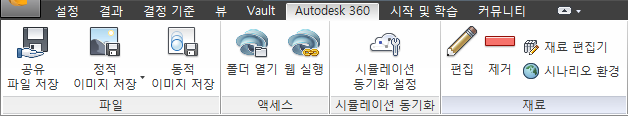

Autodesk 360

Autodesk 360을 사용하여 Autodesk® CFD 결과 이미지 및 설정 파일을 Autodesk 360 문서 폴더와 동기화합니다.

• 파일 명령을 사용하여 데이터를 Autodesk 360 계정에 수동으로 동기화합니다.
• 액세스 명령을 사용하여 로컬 캐시 및 Autodesk 360 폴더를 관리합니다.
• 시뮬레이션 동기화를 사용하여 시뮬레이션 데이터가 Autodesk 360에 자동으로 업로드되는 방법을 구성합니다.

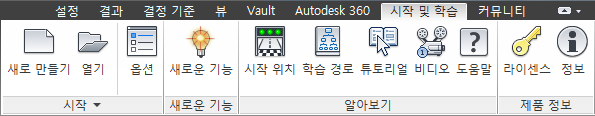

시작 및 학습

시작 및 학습 탭을 사용하여 설계 연구를 작성하거나 열고 도움말 리소스를 탐색합니다.

• 시작을 사용하여 설계 연구를 작성하거나 엽니다. (CAD에서 시작하는 방법 대신 이 방법을 사용할 수 있습니다.) 또한 설계 연구를 열고 사용자 인터페이스 설정을 규정하기 전에 설계 연구 자동화 도구에 액세스합니다.
• 새로운 기능에서 새 기능에 대해 알아봅니다.
• 학습에서 도움말 및 학습 리소스를 살펴봅니다.
• 제품 정보에서 제품 및 라이센스 정보를 확인합니다.

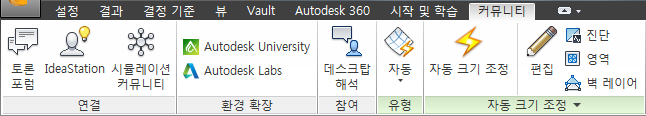

커뮤니티

커뮤니티 탭에서 다른 Autodesk® CFD 사용자와 상호 작용

• 다른 Autodesk® CFD 사용자와 연결합니다. 다른 사용자와 지식을 공유하고, 공동으로 작업하고, 향상 요청을 위한 아이디어를 공유할 수 있습니다.
• Autodesk에서 제공하는 최신 기술 및 혁신을 계속 받아볼 수 있게 환경을 확장합니다.
• 사용자는 데스크탑 해석 프로그램에 참여하여 Autodesk® CFD의 향후 방향에 영향을 줄 수 있습니다.

3. 상황에 맞는 패널

(설정 > 설정 작업) 및 (결과 > 결과 작업)의 컨트롤은 Autodesk® CFD 프로세스의 기본 단계에 해당하는 특정 작업 모드를 호출합니다. 활성 작업과 관련된 일반적으로 사용되는 일부 컨트롤은 리본 오른쪽의 추가 상황에 맞는 패널에 있습니다.

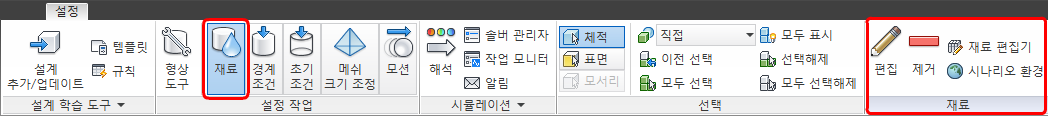

예를 들어, 설정 탭에서 재료 작업이 활성화되면 재료 상황에 맞는 패널이 나타납니다.

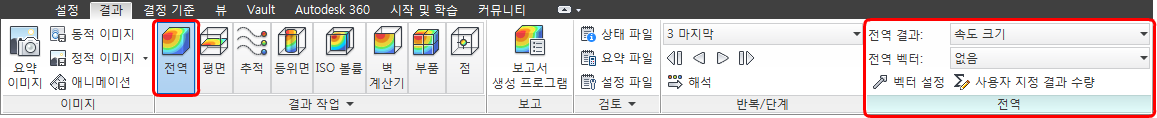

결과 탭에서 전역 작업이 활성화되면 전역 상황에 맞는 패널이 나타납니다.

뷰 및 시작하기 탭이 선택되어 있으면 활성 상황에 맞는 패널에 액세스할 수 있습니다. 따라서 이것은 필수 컨트롤을 종료한 후 설정 또는 결과 탭을 빠져나간 후에도 기본 컨트롤에 계속 액세스할 수 있습니다.

4. 상황에 맞는 도구막대

상황에 맞는 도구막대를 통해 현재 작업과 관련해서 자주 사용하는 기능에 편리하게 액세스할 수 있습니다. 상황에 맞는 도구모음을 열려면 마우스 왼쪽 버튼을 클릭합니다.

설정 작업(메슁 제외)

• 설정을 지정하거나 수정하려면 편집(a)을 클릭합니다.
• 도면요소를 선택해제하려면 제거(b)를 클릭합니다.
• 선택한 도면요소를 숨기거나 모든 도면요소를 표시하려면 모두 숨기기 또는 모두 표시(c)를 클릭합니다.

메슁 작업

• 설정을 지정하거나 수정하려면 편집(a)을 클릭합니다.
• 자동 크기 조정(b)을 적용하려면 미세 조정 영역을 구성하고(c), 진단을 실행하고(d), 부품을 억제(e) 또는 재개합니다(f).
• 선택한 도면요소를 숨기거나 모든 도면요소를 표시하려면 모두 숨기기 또는 모두 표시(g)를 클릭합니다.

메쉬에 대한 자세한 정보...

평면 작업(결과 )

• 활성 결과 평면을 마우스 왼쪽 버튼으로 클릭합니다.
• 평면 방향을 지정합니다(a).
• 모양을 수정합니다(b).
• 평면 도구: 벡터 설정, XY 플롯, 벌크를 엽니다(c).

결과 평면에 대한 자세한 정보...

5. 오른쪽 클릭 메뉴

마우스 오른쪽 버튼 클릭 메뉴에는 현재 작업의 상황에 맞는 자주 사용되는 컨트롤이 포함되어 있습니다. 이를 통해 모형에 직접 초점을 맞추면서 명령에 편리하게 액세스할 수 있습니다.

설정 작업

모든 설정 작업에서 오른쪽 클릭 메뉴를 사용하여 선택 유형을 변경하고, 항목을 선택해제하고, 해당 빠른 편집 대화상자를 엽니다. 또한 현재 작업에 대한 명령에 액세스합니다.

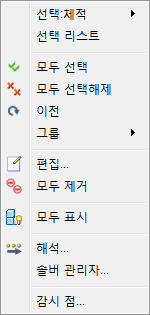

모형 밖을 마우스 오른쪽 버튼으로 클릭:

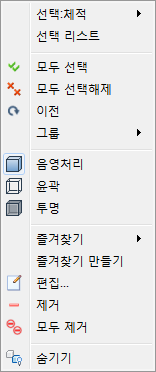

부품을 마우스 오른쪽 버튼으로 클릭(재료 작업)합니다.

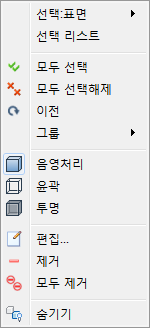

부품을 마우스 오른쪽 버튼으로 클릭(경계 조건 작업)합니다.

부품을 마우스 오른쪽 버튼으로 클릭(메쉬 작업)합니다.

결과 작업

모든 결과 작업에서 오른쪽 클릭 메뉴를 사용하면 모형, 부품 또는 결과 객체의 모양을 수정할 수 있습니다.

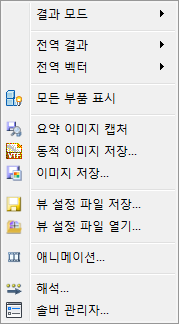

모형 밖을 마우스 오른쪽 버튼으로 클릭:

부품을 마우스 오른쪽 버튼으로 클릭

평면 또는 등위면을 마우스 오른쪽 버튼으로 클릭(평면 또는 등위면이 활성 상태인 경우):

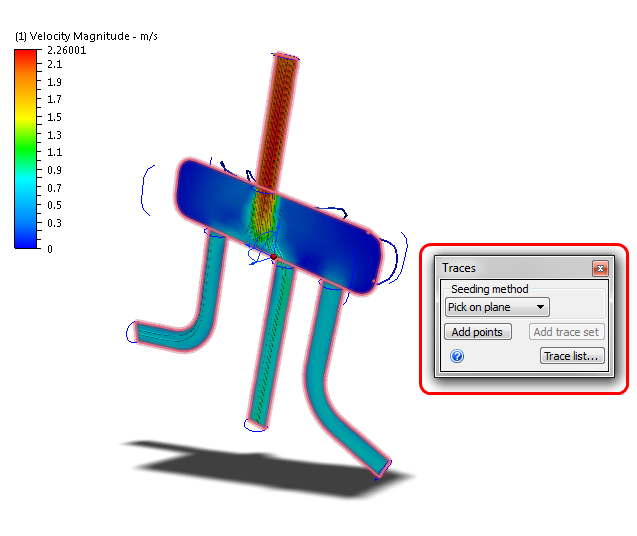

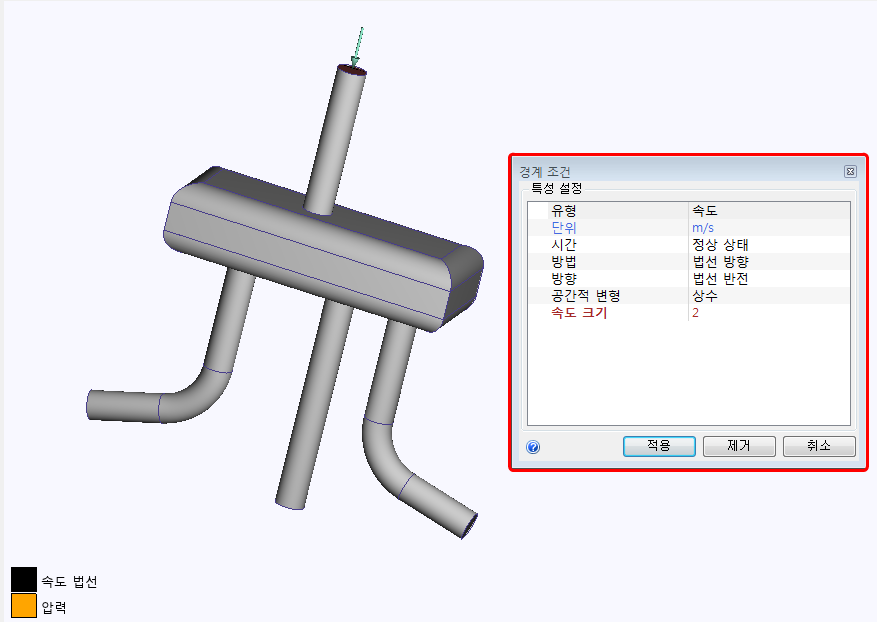

6. 빠른 편집 대화상자

빠른 편집 대화상자는 모형 설정 및 결과 추출을 위해 매개변수 및 값을 지정하는 기본 도구입니다. 각 작업에는 작업별 설정을 위한 필드가 들어 있는 고유한 빠른 편집 대화상자가 있습니다. 이 대화상자는 Autodesk® CFD의 필수 워크플로우 요소입니다.

빠른 편집 대화상자는 다음과 같은 몇 가지 방법으로 열 수 있습니다.

• 마우스 왼쪽 버튼으로 도면요소를 클릭하고 상황에 맞는 도구막대에서 편집 아이콘을 클릭합니다.
• 도면요소를 마우스 오른쪽 버튼으로 클릭하고 편집...을 선택합니다.
• 설계 연구 막대에서 설정 또는 도면요소를 마우스 오른쪽 버튼으로 클릭하고 편집...을 선택합니다.
• 설계 연구 막대에서 설정 또는 작업 분기를 두 번 클릭합니다.
• 리본 상황에 맞는 패널에서 편집을 클릭합니다.

7. 응용프로그램 메뉴

응용프로그램 메뉴를 사용하여 파일을 관리하고, 기본 설정을 지정하며 최근에 저장된 설계 연구에 액세스할 수 있습니다. 왼쪽 맨 위 구석에 있는 원형 아이콘을 클릭하여 응용프로그램 메뉴를 엽니다.

(선택 사항) 응용프로그램 메뉴에 대해 자세히 알아보기...

8. 빠른 액세스 도구 모음

신속 접근 도구막대는 응용프로그램 메뉴에 인접해 있습니다(왼쪽 맨 위 구석 근처). 자주 사용되는 컨트롤을 표시하는 편리한 위치입니다. 신속 접근 도구막대의 기본 도구는 다음과 같이 요약할 수 있습니다.

1. 새로 만들기: 새 설계 연구를 작성합니다.
2. 열기: 설계 연구 또는 공유 파일을 엽니다.
3. 저장: 설계 연구의 모든 시나리오 및 설계를 저장합니다.
4. 공유 파일 저장: 설계 연구 파일의 크기를 줄인 버전을 저장합니다.
5. 선택 모드: 선택할 수 있는 도면요소의 유형을 지정합니다. 옵션은 체적, 표면 또는 모서리입니다.
6. 비주얼 스타일: 모형의 모양을 조정합니다.
7. 선택 리스트: 선택 리스트의 화면표시를 전환합니다.

(선택 사항) 신속 접근 도구막대에 대해 자세히 알아보기...

9. 정보센터

정보센터를 사용하여 Autodesk Network에 로그인하고 Subscription 센터에 액세스할 수 있습니다.

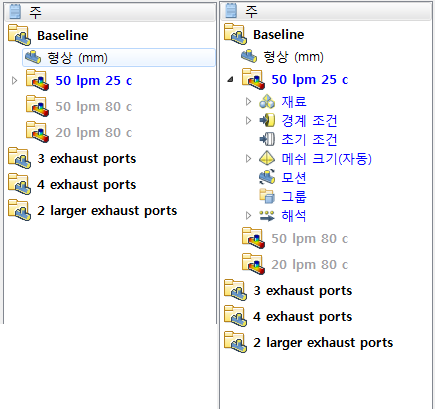

10. 설계 연구 막대: 설계 연구 막대를 사용하여 설계 연구의 모든 측면을 관리합니다.

설계 연구 막대는 Autodesk® CFD 프로세스의 모든 측면을 정의 및 관리하기 위한 완전한 대화식 트리 기반 도구입니다. 설계 연구 막대는 Autodesk® CFD 프로세스를 세 개의 기본 레벨인 설계 연구, 설계 및 시나리오로 구성하는 계층 구조를 따릅니다.

각 설계 학습에는 하나 이상의 설계(특정 CAD 형상)가 포함되고 각 설계 형상에는 하나 이상의 시나리오(재료, 경계 조건 및 메쉬 설과 연관된 해석 결과)가 포함되어 있습니다. 설계는 굵은 검은색 문자로 표시되고 시나리오는 굵은 파란색 문자로 표시됩니다. 설정 지정 및 결과는 각 시나리오 내에서 얇은 파란색 문자로 표시됩니다. 이 창에서 해석을 관리합니다.

(선택 사항) 설계 연구 막대의 각 분기에 대해 자세히 알아보려면 여기를 클릭...

11. 결정 기준

결정 기준은 설계 대안을 비교하기 위한 간단하지만 강력한 환경입니다. 여기서 설계 목표를 충족하는 설계를 확인합니다. 결정 기준은 결과 시각화 프로세스의 주요 부분입니다.

(선택 사항) 결정 기준에 대해 자세히 알아보려면 여기를 클릭...

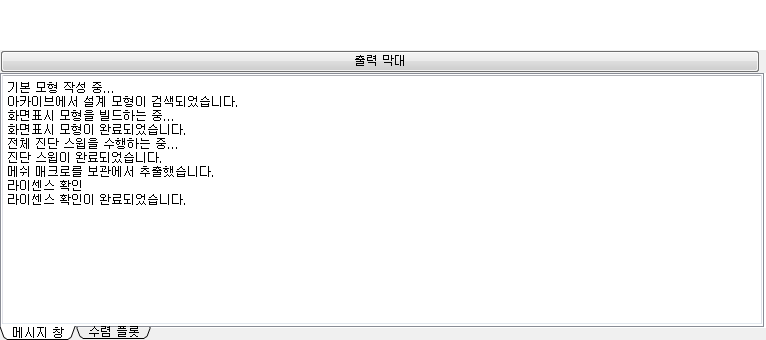

12. 출력 막대: 분석 상태 정보 및 중요한 결과 데이터 보기

• 해석 시작 및 종료 정보는 메시지 창 탭에 저장됩니다.
• 수렴 플롯을 사용해서 분석 진행 상황을 모니터링합니다.
• 요약 결과를 임계 값 탭과 비교합니다.
• 시각적 결과를 설계 검토 센터 탭과 비교합니다.

필요에 따라 출력 막대를 축소합니다.

출력 막대를확장하려면

13. View Cube

Autodesk® ViewCube®는 사용자 모드의 방향을 조정하기 위한 뛰어난 대화식 기능의 지속적인 도구입니다. 이 도구를 사용하면 모형의 표준(직교 좌표 정렬) 및 등각투영 뷰를 간단하게 선택할 수 있습니다. ViewCube 도구는 뷰가 변경될 때 모형의 현재 관측점에 대한 시각적 피드백을 제공합니다.

ViewCube를 사용하면 사전 설정된 26개의 방향 중 하나로 신속하게 지정하고, 직교 축을 기준으로 모형을 회전하고, 모형을 기본 방향으로 재설정할 수 있습니다.

기본적으로 ViewCube는 그래픽 창 구석 중 하나에 비활성 상태로 나타납니다. ViewCube 도구 위에 커서를 놓으면 ViewCube 도구가 활성화됩니다.

모형의 방향을 지정하려면 사용 가능한 사전 설정 뷰 중 하나로 전환하거나, 현재 뷰를 롤하거나, 모형의 홈 뷰를 선택합니다.

기본 설정에 맞춰 ViewCube의 모양 및 동작을 사용자화할 수도 있습니다.

14. 선택 리스트

선택 리스트에는 설정 작업에서 선택한 항목이 표시됩니다. 이 리스트는 선택한 항목을 정확히 아는 경우에 특히 유용합니다.

평면 및 등위면 결과 작업에서 선택 리스트에는 기존 평면 리스트 또는 등위면 리스트가 각각 표시됩니다. 벽 계산기, 부품 및 점 결과 작업에서 선택 리스트를 사용하여 현재 작업의 컨트롤과 상호 작용할 수 있습니다.

선택 리스트의 화면표시를 제어하려면 신속 접근 도구막대의 전환 옵션을 클릭합니다.

15. 상태 막대: 결과 값 보기

• 모형 표면의 수치 결과를 보려면 Shift + Ctrl을 누른 채 원하는 위치로 마우스를 가져갑니다.
• 평면형 절단 표면의 숫자 결과를 보려면 Shift 키를 누른 채 결과 평면으로 마우스를 가져갑니다.

값이 왼쪽 하단 구석에 있는 상태막대에 표시됩니다.

16. 탐색 막대

탐색 도구막대는 모형 방향 및 뷰를 제어하기 위한 여러 가지 도구의 집합입니다. 이 도구막대는 그래픽 창 위에 떠있거나 한쪽으로 고정되어 표시됩니다. 탐색 작업을 활성화하려면 탐색 막대의 버튼을 클릭합니다. 일부 버튼은 하위 메뉴에 추가 도구를 포함합니다. 이러한 버튼에 액세스하려면 버튼 아래의 작은 화살표를 클릭합니다.

기본 워크플로우

지금까지 Autodesk® CFD 사용자 인터페이스를 살펴보았으므로 각 부분들이 어떻게 Autodesk® CFD 워크플로우를 구성하는지 알아보도록 하겠습니다. 이 교육의 이후 장에서 아래 참조된 작업을 보다 상세히 살펴볼 것입니다. 지금은 일반적인 워크플로우를 이해하는 것이 도움이 됩니다.

모형 설정 워크플로우

설정 작업은 모두 비슷한 워크플로우를 따릅니다. 여러 가지 방법으로 모형으로 작업할 수 있습니다. 가장 편리하게 느껴지는 방법을 사용하는 것이 좋습니다.

먼저, 설정 탭 (A) 또는 설계 연구 막대 (B)에서 작업을 선택합니다.

리본을 사용하여 설정을 선택 및 정의하려면

1. 모형 도면요소(표면 또는 부품)를 마우스 왼쪽 버튼으로 클릭합니다.
2. 상황에 맞는 패널에서 편집을 클릭합니다.
3. 빠른 편집 대화상자에서 설정을 지정합니다.

모형 근처에서 선택 및 정의하려면:

1. 모형 도면요소(표면 또는 부품)를 마우스 왼쪽 버튼으로 클릭합니다.
2. 상황에 맞는 도구막대에서 편집 버튼을 클릭합니다.
3. 빠른 편집 대화상자에서 설정을 지정합니다.

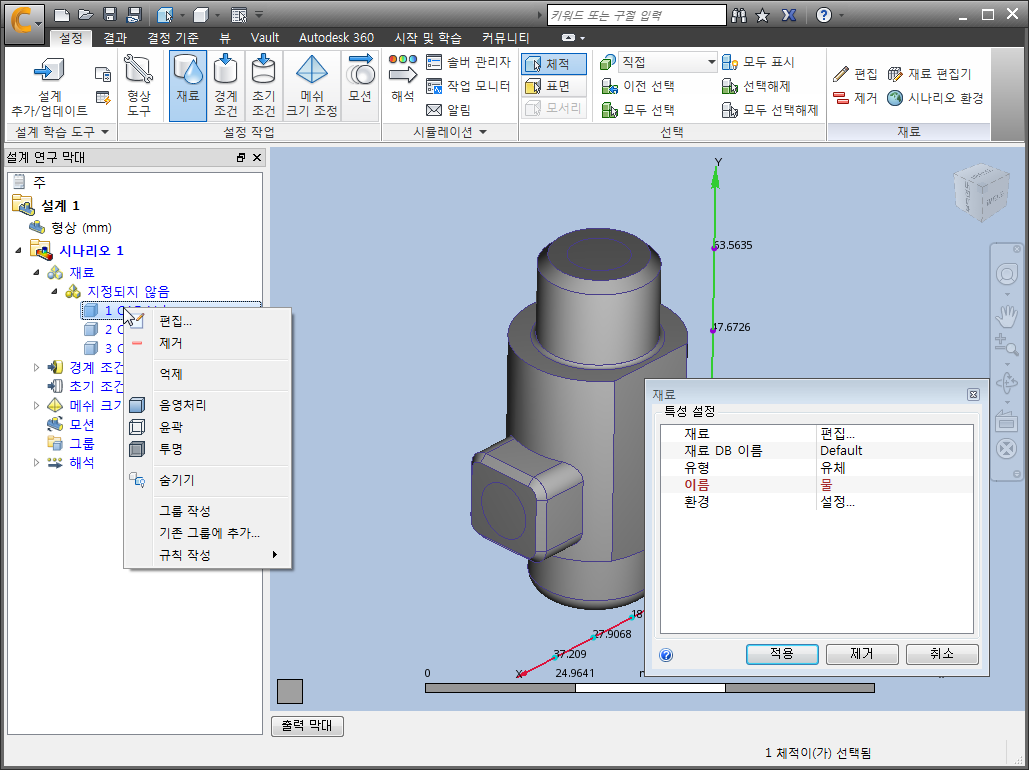

설계 연구 막대에서 선택 및 수정하려면:

1. 설계 연구 막대에서 모형 도면요소 또는 기존 설정을 마우스 오른쪽 버튼으로 클릭합니다.
2. 편집...을 클릭합니다.
3. 빠른 편집 대화상자에서 설정을 지정합니다.

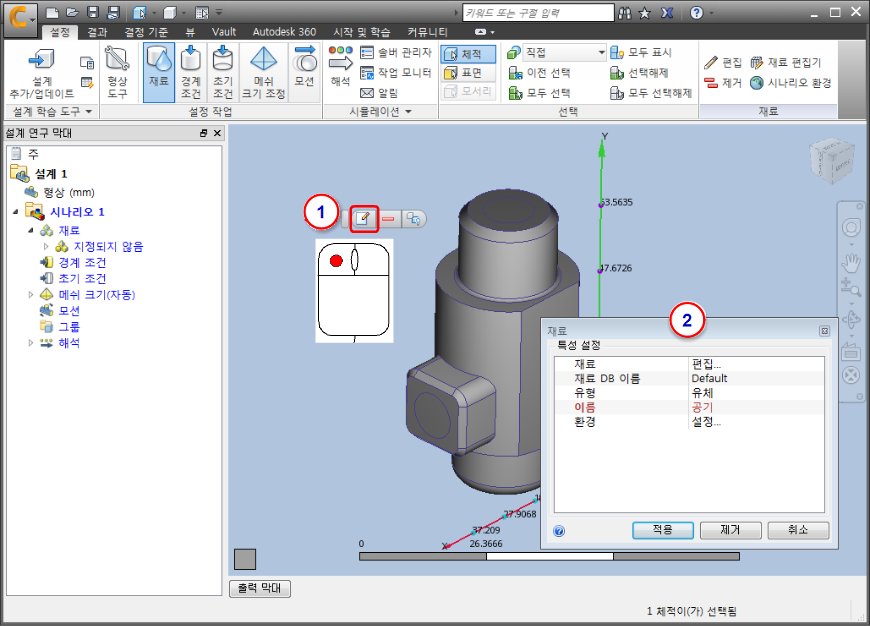

정의 및 지정하려면:

1. 빠른 편집 대화상자를 엽니다. (마우스 왼쪽 버튼을 클릭하고 상황에 맞는 도구막대에서 편집을 선택합니다.) 또는 설계 연구 막대에서 재료 또는 경계 조건을 마우스 오른쪽 버튼으로 클릭하고 새 재료... 또는 새 BC...를 각각 클릭합니다.
2. 빠른 편집 대화상자에서 설정을 지정하고 적용을 클릭합니다.

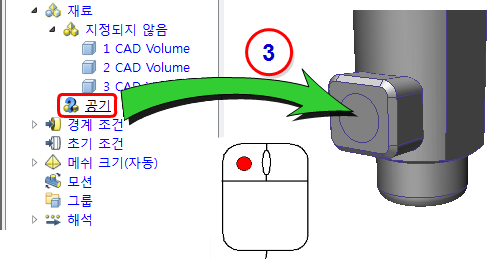

3. 설계 연구 막대의 미지정 설정을 모형 도면요소로 끕니다.
