MAT(모형 평가 툴킷)를 사용하여 문제가 있는 형상 가져오기
STEP 파일을 불러와서 단위 또는 부품 이름에 변경된 부분이 없는지 확인해보겠습니다. CAD 도구에서 소프트웨어를 시작하면 표시되는 결과가 약간 다를 수 있습니다.
1단계: Autodesk® CFD 시작 및 새로 만들기 클릭
바탕 화면 또는 Windows® 시작 메뉴에서 Autodesk® CFD를 시작합니다.
시작 및 학습 탭에서 새로 만들기를 클릭합니다.
2단계: 모형 파일 선택
- 새 설계 연구 대화상자에서 찾아보기를 클릭합니다.
- 파일 관리자 대화상자에서 이전 페이지의 다운로드한 파일 위치로 이동합니다.
- Geometry with Issues.stp를 선택합니다.
- 열기를 클릭합니다.

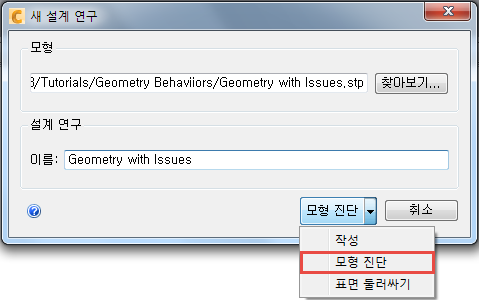

3단계: 설계 연구 작성
새 설계 연구의 이름을 입력합니다. 원하는 어떤 이름도 사용 가능합니다.
모형 진단이 활성 옵션이 아닌 경우 드롭다운 메뉴를 사용하여 모형 진단을 선택합니다.
모형 평가 툴킷이 열리고 진단 해석이 실행됩니다.
참고: MAT(모델 평가 툴킷)가 진단 해석을 완료할 때까지 기다립니다.
