MAT를 사용하여 작은 모서리 식별

다음 단계에서는 모형의 작은 모서리를 살펴봅니다. 의도하지 않은 작은 모서리로 인해 메쉬 요소가 잘못 형성되거나 요소 수가 늘어날 수 있습니다. 이에 따라 런타임이 길어지고 문제 해결이 어려워질 수 있습니다.

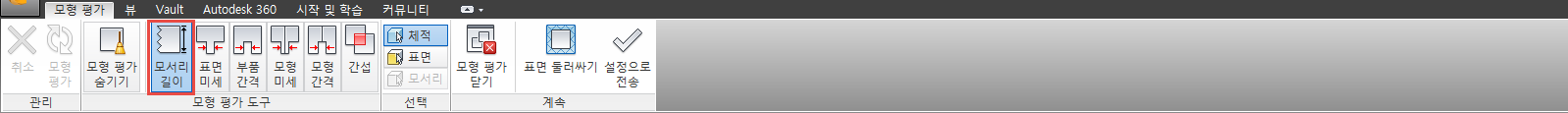

1. 상단 리본에서 모서리 길이를 선택합니다.



   참고: 이 모델을 사용할 때는 모서리가 2개만 나타나는데, 더 복잡한 모델을 작성할 때는 필터링이 필요할 수 있습니다. 모형 평가 툴킷에 의해 지정된 일부 피쳐는 의도된 것으로 모형에 필요할 수 있습니다. 이 도구는 문제를 찾아는 데 도움을 주며, 피쳐가 의도한 것인지 또는 문제가 있는 것인지는 사용자가 결정해야 합니다.

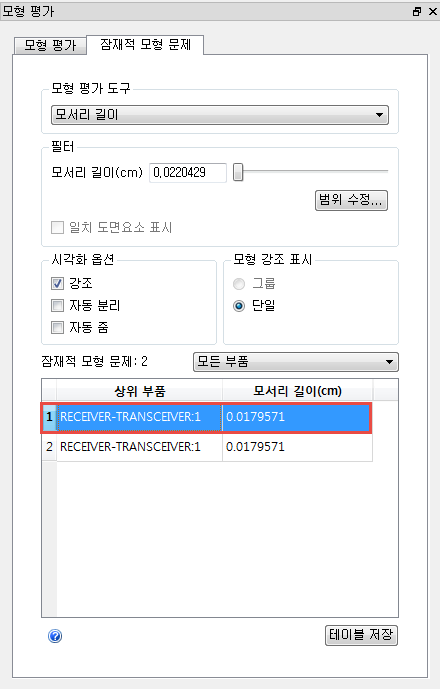

2. 다음과 같이 리스트에서 첫 번째 모서리 길이를 선택합니다.

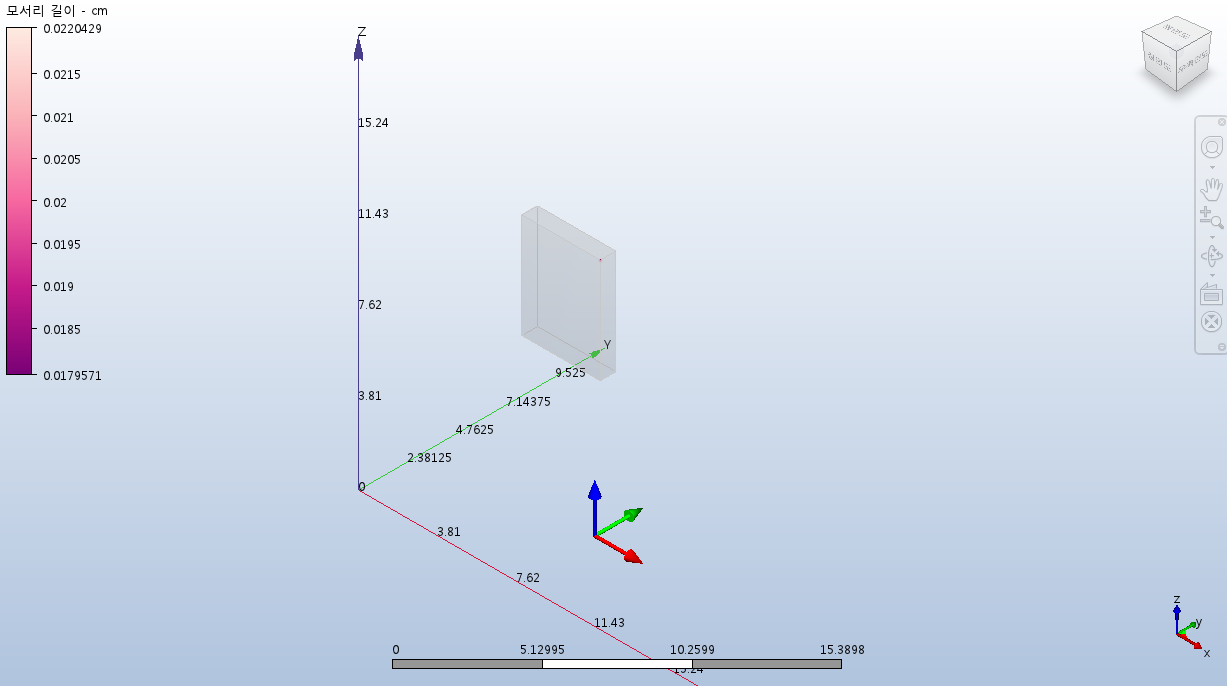

3. 자동 분리 확인란을 선택합니다.

   참고: 이제 그래픽 영역에는 다음과 유사한 큰 칩만 표시됩니다.



4. 자동 줌 확인란을 선택합니다.

5. 마우스를 스크롤하여 수동으로 줌 축소합니다.

   참고: 이 칩에는 의도치 않게 모따기가 적용되어 있습니다. 다른 작은 모서리를 선택하면 이 모따기에 의해 작성된 다른 짧은 모서리가 줌됩니다.

모델 평가 툴킷의 모서리 길이에 대한 자세한 정보
