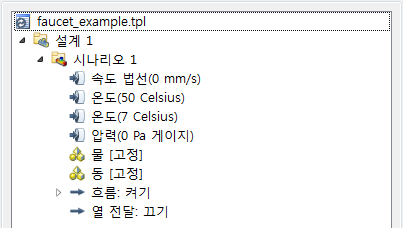

모형에 1개의 속도 경계 조건, 2개의 온도 경계 조건 및 1개의 압력 경계 조건이 있습니다.

속도 경계 조건을 작성하려면

시나리오 1을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가...를 클릭합니다.

유형 = 속도

단위 = mm/s

속도 크기 = 7500

적용을 클릭하십시오.

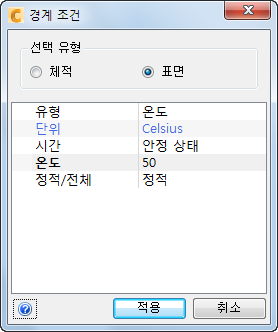

온도 경계 조건을 작성하려면

시나리오 1을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가...를 클릭합니다.

유형 = 온도

단위 = 섭씨

온도 *= *50

적용을 클릭하십시오.

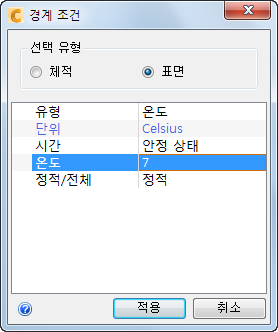

시나리오 1을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가...를 클릭합니다.

유형 = 온도

단위 = 섭씨

온도 = 7

적용을 클릭하십시오.

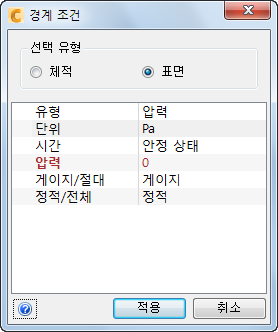

출구 압력 경계 조건을 작성하려면

시나리오 1을 마우스 오른쪽 버튼으로 클릭하고 경계 조건 추가...를 클릭합니다.

유형 = 압력

단위 = Pa, 압력 = 0

적용을 클릭하십시오.
