여러 데이터 카드를 검색하여 카드 데크를 작성할 수 있습니다. 개별 파일 또는 열려 있는 전체 모형을 선택하여 카드 데크의 범위를 지정할 수 있습니다.
카드 데크에는 범위에서 지정한 각 파일에 대한 하나의 데이터 카드와 카드 데크에 데이터 카드를 나열하는 홈 카드가 들어 있습니다.
데이터 카드 데크 컨트롤
카드 데크의 맨 위에는 카드 데크에서 데이터 카드를 탐색 및 관리하기 위해 제공된 도구 막대가 있습니다. 이러한 명령을 사용하여 모형 또는 지정한 파일 그룹에 대한 데이터 카드를 검색하고, 데크에 배치하고, 데이터 카드 값을 갱신하고, 데크에서 카드를 제거하고, 데크에서 카드를 분리하고, 데크의 앞으로 카드를 이동할 수 있습니다. 또한 탐색 버튼이 있어 데크 내에서 검토하려는 데이터 카드까지 이동할 수 있습니다.
|
아이콘 |
명령 |
정의 |
 |
데이터 카드 가져오기(CAD 파일 가져오기 또는 전체 모형 가져오기) |
열린 모형에서 선택한 CAD 파일 또는 모든 파일을 검색하여 카드 데크를 작성합니다. 마지막으로 사용된 데이터 카드 가져오기 명령이 표시됩니다. |
 |
갱신 |
단일 데이터 카드가 표시되면 해당 카드에 대한 특성 값이 서버에서 검색됩니다. 요약 카드를 선택하면 현재 가져오기 명령으로 정의한 모든 데이터 카드의 특성 값이 서버에서 검색됩니다. |
 |
카드 제거 |
데크에서 현재 카드 또는 선택한 카드를 제거합니다. |
 |
분리 켜기 |
선택한 카드에 대한 분리 모드를 켭니다. 선택한 데이터 카드에 대한 파일만 표시되고 카드 데크의 다른 모든 파일은 캔버스에서 투명하게 렌더링됩니다. |
 |
분리 끄기 |
선택한 카드에 대한 분리 모드를 끕니다. 분리가 켜졌을 때 투명했던 모든 파일이 다시 표시됩니다. |
 |
Inventor에서 선택 |
현재 카드 선택을 Inventor 환경에 선택 세트로 보냅니다. |
 |
Inventor 선택 취소 |
현재 Inventor 선택 세트의 선택을 취소합니다. |
 |
첫 번째 |
카드 데크의 첫 번째 카드로 이동합니다(홈 카드라고도 함). |
 |
뒤로 |
데크에서 한 카드 뒤로 이동합니다. |
 |
홈 |
홈 카드로 이동합니다. |
 |
다음 |
데크에서 다음 카드로 이동합니다. |
 |
마지막 |
데크에서 마지막 카드로 이동합니다. |

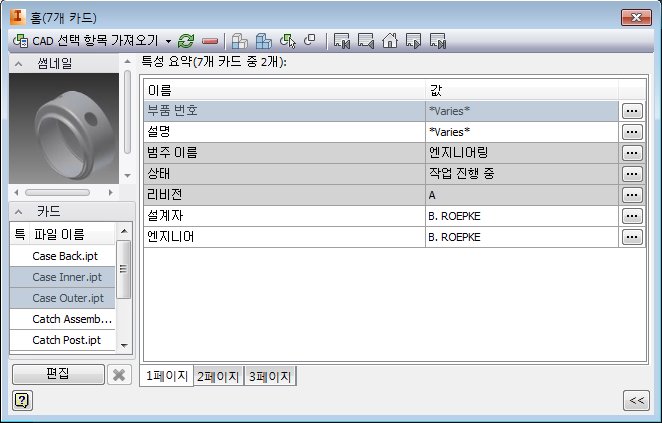

홈 카드
홈 카드에는 카드 데크의 파일 리스트 및 해당 특성 속성이 표시됩니다. 표시되는 특성 값은 데이터 카드 리스트에서 단일 데이터 카드가 선택되었는지, 여러 데이터 카드가 선택되었는지 또는 데이터 카드가 선택되지 않았는지에 따라 다릅니다.
- 단일 데이터 카드를 선택하면 홈 카드에 해당 데이터 카드에 대한 특성 값이 표시됩니다.
- 여러 데이터 카드를 선택하면 선택한 데이터 카드 간에 공유되는 특성 값이 표시됩니다. 값이 다른 경우 VARIES라는 단어가 나타납니다.
- 데이터 카드 리스트에서 데이터 카드를 선택하지 않으면 전체 데크에서 공유되는 모든 특성 값이 표시됩니다. 값이 다른 경우 VARIES라는 단어가 나타납니다.
개별 데이터 카드를 편집하거나 홈 카드를 사용하여 전체 카드 데크에서 대량으로 편집할 수 있습니다. 데크 전체에서 다른 값을 사용하여 특성을 대량으로 편집하는 경우 해당 특성과 연관된 다른 값을 나열하는 데 값 컬렉터가 사용됩니다.
비교를 위해 데크의 카드 수와 선택한 카드 수가 홈 카드 맨 위에 표시됩니다.
분리 모드
여러 부품이 있는 모형에서 보다 쉬운 검사를 위해 부품을 분리해야 하는 경우가 있습니다. 분리 기능을 사용하여 모형에서 지정한 부품을 구분할 수 있습니다. 보려는 부품의 데이터 카드를 선택하고 데이터 카드 데크 컨트롤에서 분리 켜기를 클릭합니다. 카드 데크의 다른 모든 부품이 투명하게 될 때까지 CAD 캔버스에서 선택한 부품이 표시된 상태로 남아 있습니다.
CAD 캔버스에서 모든 부품을 다시 표시하려면 데이터 카드 데크 컨트롤에서 분리 끄기 버튼을 클릭합니다.
리스트 상황에 맞는 메뉴
편리한 리스트 상황에 맞는 메뉴를 사용하여 카드 데크 명령에 액세스하고 데이터 카드 특성을 갱신할 수 있습니다. 상황에 맞는 메뉴에는 데이터 카드 또는 홈 카드 리스트의 데이터 카드 선택 항목을 마우스 오른쪽 버튼으로 클릭하여 액세스합니다.
|
명령 |
정의 |
|
갱신 |
서버에서 검색한 값으로 데이터 카드 특성을 업데이트합니다. 주: 특성 값을 검색 중인 경우에는 상황에 맞는 메뉴를 사용할 수 없습니다.
|
|
카드 제거 |
카드 데크에서 선택한 카드를 제거합니다. |
|
모두 선택 |
카드 데크 리스트에서 모든 카드를 선택합니다. |
|
선택 항목 지우기 |
카드 데크 리스트에서 모든 카드를 선택해제합니다. |
|
CAD에서 선택 |
CAD 캔버스에서 선택한 데이터 카드에 해당하는 모든 구성요소를 선택합니다. |
|
CAD 선택 항목 지우기 |
CAD 캔버스에서 선택한 데이터 카드에 해당하는 모든 구성요소를 선택해제합니다. |
