Procedura ta służy do definiowania podpodziałów, które są tworzone podczas generowania przekroju. Każdy podpodział jest określany w pewnej odległości od płaszczyzny linii przekroju.

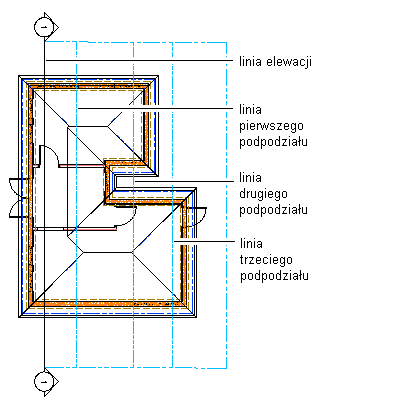

Linia przekroju z podpodziałami graficznymi
Można sterować szerokością linii oraz innymi właściwościami wyświetlania podpodziałów, aby dodać różne poziomy głębokości do przekroju.
Użytkownik może użyć właściwości wyświetlania podpodziału razem z właściwościami wyświetlania materiału.
- Kliknij dwukrotnie linię przekroju, którą chcesz zmienić.
- Na palecie właściwości, kliknij kartę Projekt i rozwiń pozycję Podstawowe, a następnie Wymiary.
- Kliknij ustawienie dla podpodziałów, a następnie dodaj lub zmień podpodziały:
Aby... Wykonaj następujące czynności... utworzyć podpodział kliknij
. Aby zmienić domyślną odległość od linii przekroju, wybierz podpodział, kliknij wartość i wprowadź nową wartość. zmienić długość podpodziału wybierz podpodział, kliknij jego wartość i wprowadź nową wartość. usunąć podpodział wybierz podpodział i kliknij
. - Kliknij przycisk OK.
