Ta procedura służy do klasyfikowania obiektu 3D programu zestaw narzędzi AutoCAD Architecture 2024, tak by był wyświetlany jako coś innego w pliku IFC.
Uwaga: IfcSiteGeometry jest klasyfikacją unikatową. Klasyfikacja ta może zostać zastosowana względem dowolnego obiektu, ale obiekt musi być umieszczony w rysunku IfcSite, aby klasyfikacja została zachowana podczas eksportowania. Jeżeli nie jest to rysunek IfcSite (struktura IFC do rysunków z załączonymi odnośnikami), klasyfikacja IfcSiteGeometry nie zostanie zachowana przy eksportowaniu do IFC.
- Otwórz rysunek zawierający obiekty, które mają zostać sklasyfikowane na potrzeby eksportowania.
- Kliknij kolejno
.
- W Menedżerze stylów kliknij opcję
(Otwórz rysunek). - Przejdź do lokalizacji C:\ProgramData\Autodesk\ACA <wersja>\plk\Styles i otwórz plik IfcPropertySet_Definitions.dwg.
- W lewym panelu Menedżera stylów rozwiń kolejno pozycje IfcPropertySet_Definitions.dwg Obiekty uniwersalne Definicje klasyfikacji.
- Kliknij prawym przyciskiem myszy opcję Definicje klasyfikacji i wybierz pozycję Kopiuj.
- Kliknij prawym przyciskiem myszy rysunek, do którego chcesz skopiować styl(e) i kliknij opcję Wklej.
Style i definicje wklejone zostaną do wybranego rysunku. Jeżeli rysunek zawiera już styl o takiej nazwie, powtarzające się nazwy wyświetlane są w oknie dialogowym Import/eksport — Znaleziono powtarzające się nazwy.

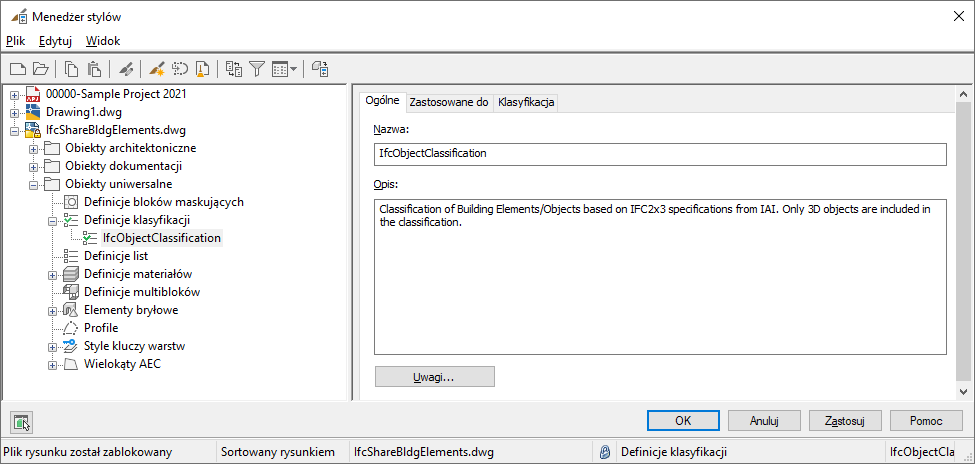

- W Menedżerze stylów rozwiń pozycje Obiekty uniwersalne Definicje klasyfikacji i wybierz opcję IfcObjectClassification.
- Kliknij kartę Zastosowane do, wybierz obiekty, których definicja klasyfikacji ma zostać zastosowana, i kliknij przycisk OK.
- Na rysunku wybierz obiekty do sklasyfikowania.

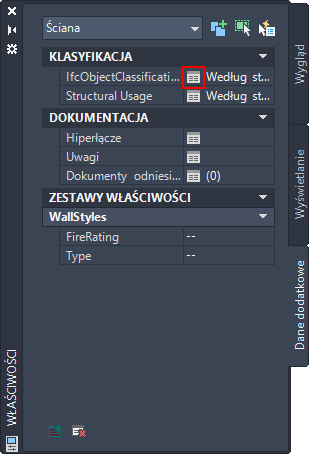

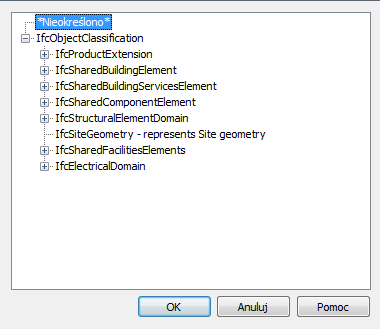

- Na palecie właściwości, na karcie Dane dodatkowe, na panelu Klasyfikacja kliknij opcję IfcObjectClassification i wybierz klasyfikację.
- Kliknij przycisk OK.
Uwaga: Zapisz plik rysunku z klasyfikacjami przed wyeksportowaniem pliku jako główny rysunek albo jako odnośnik zewnętrzny.
Eksportowanie rysunku w formacie IFC eksportuje również definicje klasyfikacji. Definicja klasyfikacji jest dołączana do typu obiektu podczas importowania rysunku.
