Etykiety elewacji służą do podawania wysokości na rzutach i przekrojach.
Etykiety elewacji a układy współrzędnych
Etykiety elewacji to interaktywne multibloki służące do podawania wysokości na rysunku. Są one zaczepione do globalnego układu współrzędnych (GUW) lub nazwanego lokalnego układu współrzędnych (LUW). Etykiety elewacji służą przede wszystkim do podawania wysokości elementów budynku, takich jak ściany i okna, można jednak za ich pomocą zwymiarować wysokość dowolnego punktu na rysunku. Etykiety elewacji można dodawać na rzutach i przekrojach. zestaw narzędzi AutoCAD Architecture 2024 oferuje szereg wstępnie zdefiniowanych bloków dla typowo używanych etykiet elewacji. Można również definiować własne etykiety elewacji.
Przemieszczanie etykiety elewacji wzdłuż osi Z powoduje odpowiednią zmianę jej wartości Z. Etykiety elewacji mogą być jednak zaczepione tylko do nazwanego układu GUW albo LUW, a nie do obiektu budynku. Zmiana wysokości obiektu nie powoduje automatycznej aktualizacji etykiety elewacji.
Etykieta elewacji mierzy wysokość punktu względem wysokości odniesienia. Wysokość odniesienia może być odczytywana ze współrzędnej Z układu GUW lub ze współrzędnej Z nazwanego układu LUW.

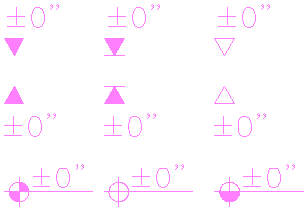

Etykiety elewacji
