Ćwiczenie 3: Przenumerowanie oznaczeń tabeli

Celem tego ćwiczenia jest przenumerowanie oznaczeń tabeli utworzonych w poprzednim ćwiczeniu.

Zostaną przenumerowane oznaczenia tabeli wokół ślepej uliczki na linii trasowania ulicy wschodniej, co umożliwi ustawienie ich rosnąco w kierunku ruchu wskazówek zegara. W ćwiczeniu będzie użyte okno dialogowe Numerowanie oznaczeń tabeli, omówione w poprzednim ćwiczeniu, w którym zostanie określony numer początkowy i przyrost numerowania oznaczeń tabeli.

Ćwiczenie stanowi kontynuację części Ćwiczenie 2: Konwersja etykiet na oznaczenia.

Sprawdzenie ustawień numerowania oznaczenia tabeli

Uwaga:

W tym ćwiczeniu jest wykorzystywany rysunek Labels-4a.dwg, który został zmodyfikowany w poprzednim ćwiczeniu. Można również otworzyć rysunek Labels-4b.dwg znajdujący się w folderze rysunków samouczka.

1. W oknie Obszar narzędzi na karcie Ustawienia kliknij prawym przyciskiem myszy nazwę rysunku. Kliknij opcję Numerowanie oznaczeń tabeli.
2. Zauważmy, że w oknie dialogowym Numerowanie oznaczeń tabeli wartości numeru początkowego w opcji Tworzenie oznaczenia tabeli nie są równe 1, jak w części Ćwiczenie 2: Konwersja etykiet na oznaczenia.

   Wartości opcji Numer początkowy są następnymi liczbami dostępnymi w znacznikach linii, łuku i krzywej przejściowej, które istnieją na rysunku i są wyznaczone przez określony przyrost. Jeśli na rysunku zostanie dodanych więcej oznaczeń tabeli, te wartości uniemożliwią powielenie numeracji oznaczeń.

   Uwaga:

   W oknie dialogowym Numerowanie oznaczeń tabeli są określone ustawienia numeracji oznaczeń dla wszystkich obiektów. Ustawienia wprowadzanie w następnych punktach będą dotyczyć oznaczeń tabel wszystkich obiektów.

3. Zaakceptuj wartości domyślne w obszarze Przenumerowanie oznaczeń tabeli.

   W tym ćwiczeniu numerowanie łuku zostanie wznowione od wartości 1 z przyrostem wynoszącym 1.

4. Kliknij przycisk OK.

Przenumerowanie oznaczeń tabeli

1. W oknie rysunku powiększ obszar wokół ślepej uliczki na końcu linii trasowania ulicy wschodniej.
2. Kliknij oznaczenie etykiety, aby go wybrać. Kliknij kartę Etykiety panel ZmieńPrzenumeruj etykiety.
3. Kliknij oznaczenie C6.

   Zostanie wyświetlona informacja, że oznaczenie o numerze 1 już istnieje. Po naciśnięciu klawisza Enter w tym oznaczeniu zostanie zastosowane następne dostępne oznaczenie łuku. W tym ćwiczeniu jest dopuszczalne użycie powielonego oznaczenia, ponieważ zostanie przeprowadzone przenumerowanie w celu usunięcia powtórzeń.

4. W wierszu polecenia wpisz C, aby utworzyć powielone oznaczenie tabeli łuku.

   Oznaczenie łuku przyjął wartość C1.

5. Naciśnij klawisz Esc.
6. W przypadku pozostałych oznaczeń tabeli łuku powtórz czynności od 3 do 5, aby oznaczenia uzyskały numerację od C1 do C7 wokół ślepej uliczki, zgodnie z kierunkiem ruchu wskazówek zegara.

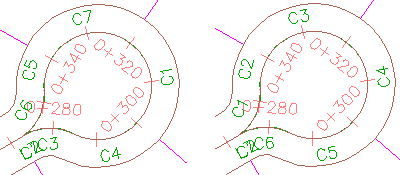

   Oznaczenia tabeli: oryginalne (po lewej) i przenumerowane (po prawej)

7. Przewiń do linii i łuków działki, tabela utworzona w części Ćwiczenie 2: Konwersja etykiet na oznaczenia.

   Zauważmy, że tabela została automatycznie zaktualizowana i zawiera nową numerację łuku.

   Zadania uzupełniające: Dodaj etykiety segmentu do pozostałych działek wzdłuż linii trasowania ulicy wschodniej, a następnie zamień etykiety na oznaczenia tabeli. Przenumeruj oznaczenia tabeli wzdłuż granicy pasa drogowego, aby rosły zgodnie z kierunkiem ruchu wskazówek zegara.

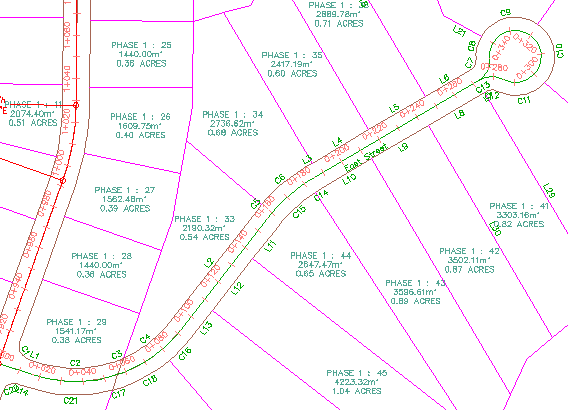

   Oznaczenia tabeli przenumerowane wzdłuż granicy pasa drogowego

Aby kontynuować naukę w następnym samouczku, przejdź do tematu Praca ze stylami etykiet.
