Ćwiczenie 2: Zmiana zawartości etykiety w ustawieniach rysunku

Celem tego ćwiczenia jest zmiana domyślnych skrótów wyświetlanych w etykietach punktu geometrii.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Nadpisywanie tekstu etykiety.

Zmiana zawartości etykiety w ustawieniach rysunku

Uwaga:

W tym ćwiczeniu jest wykorzystywany rysunek Labels-3a.dwg, który został zmodyfikowany w poprzednim ćwiczeniu.

1. Zmień rozmiar widoku i przesuń go do obszaru między pikietami 0+000 i 0+080 linii trasowania ulicy zachodniej.
2. W oknie Obszar narzędzi na karcie Ustawienia kliknij prawym przyciskiem myszy nazwę rysunku. Kliknij opcję Edytuj ustawienia rysunku.
3. W oknie dialogowym Ustawienia rysunku kliknij kartę Skróty.
   Uwaga:

   W oknie dialogowym Ustawienia rysunku można użyć karty Warstwy obiektu, aby zmienić warstwę domyślną, na której są tworzone obiekty programu Autodesk Civil 3D i ich etykiety.

   W kategorii Tekst punktu geometrii linii trasowania znajduje się lista aktualnie używanych skrótów każdego typu punktu geometrii.

4. W kolumnie Wartość zmień wartości skrótu punktu geometrii w następujący sposób:
   • Koniec linii trasowania: Koniec
   • Przecięcie styczna-łuk: Sty-Łuk
   • Przecięcie łuk-styczna: Łuk-Sty
5. Kliknij przycisk OK.

   Etykiety punktu geometrii zostaną zaktualizowane w celu uwzględnienia zmian wprowadzonych w ustawieniach rysunku.

   Uwaga:

   Jeśli skróty w etykietach punktów geometrii nie zostały zaktualizowane i nie uwzględniają wprowadzonych zmian, w wierszu polecenia należy wpisać polecenie REGEN.

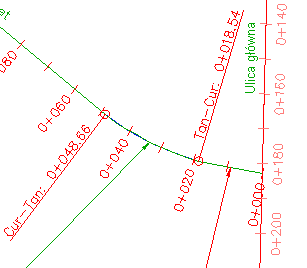

   Etykiety punktów geometrii ze skrótami zmienionymi w ustawieniach rysunku

6. Zamknij rysunek.

Aby kontynuować naukę w następnym samouczku, przejdź do tematu Praca z tabelami i znacznikami.
