Ćwiczenie 4: Praca z właściwościami etykiety

Celem tego ćwiczenia jest skorzystanie ze standardowych narzędzi programu AutoCAD w celu sterowania właściwościami etykiet indywidualnych oraz etykiet grupy.

Zostaną zmienione właściwości:

• indywidualnego obiektu etykiety,
• grupy obiektów etykiety,

Ćwiczenie stanowi kontynuację części Ćwiczenie 3: Wybieranie i przesuwanie etykiet.

Poznawanie właściwości etykiety

Uwaga:

W tym ćwiczeniu jest wykorzystywany rysunek Labels-2b.dwg, który został zmodyfikowany w poprzednim ćwiczeniu.

1. W wierszu polecenia wprowadź wyrażenie LISTA.
2. Na linii trasowania ulicy zachodniej kliknij etykietę pikiety oraz etykietę kierunku nad odległością. Naciśnij klawisz Enter.

   Zostanie wyświetlone okno tekstowe programu AutoCAD, w którym jest widoczny typ obiektu, typ etykiety oraz warstwa wybranych obiektów etykiety.

   Na przykład w grupie AECC_ALIGNMENT_STATION_LABEL_GROUP:

   • ciąg ALIGNMENT jest typem obiektu;
   • ciąg STATION_LABEL oznacza, że jest to obiekt etykiety pikiety;
   • ciąg GROUP oznacza, że obiekt etykiety jest częścią grupy etykiet.

   Po wyrażeniu AECC_ALIGNMENT_TANGENT_LABEL nie występuje ciąg GROUP, ponieważ jest to etykieta indywidualnego obiektu.

3. Zamknij okno tekstowe programu AutoCAD.

   Następnie zostanie zmieniony styl etykiety indywidualnego obiektu etykiety.

Zmiana stylu pojedynczej etykiety

1. Kliknij etykietę łuku w pobliżu pikiety 0+040. Kliknij prawym przyciskiem myszy. Wybierz polecenie Właściwości.
2. Na palecie Właściwości zmień opcję Styl etykiety krzywej na Styl etykiety krzywej Dane projektu .
3. Naciśnij klawisz Esc, aby anulować zaznaczenie etykiety.

Zmiana stylu grupy etykiet

1. Kliknij etykietę pikiety 0+040.

   Zostaną wyróżnione wszystkie etykiety pikiet, co oznacza, że należą do grupy etykiet.

2. Kliknij prawym przyciskiem myszy. Wybierz polecenie Właściwości.
   Uwaga:

   Po wybraniu polecenia Edytuj etykiety linii trasowania w menu kontekstowym spowoduje otwarcie okna dialogowego Etykiety linii trasowania, w którym można zmienić zestaw etykiet linii trasowania.

3. Na palecie Właściwości w obszarze Etykietowanie zmień opcję Styl etykiety pikiety głównej na Prostopadły ze znacznikiem .
4. Naciśnij klawisz Esc.

Odwracanie etykiety na przeciwną stronę linii trasowania

1. Naciśnij klawisz Ctrl i kliknij etykietę punktu geometrii PC: 0+018.54.
2. Na palecie Właściwości sprawdź dostępne właściwości. W obszarze Ogólne zmień wartość właściwości Odwrócony na Prawda. Zamknij paletę Właściwości.
3. Naciśnij klawisz Esc, aby anulować zaznaczenie etykiet.

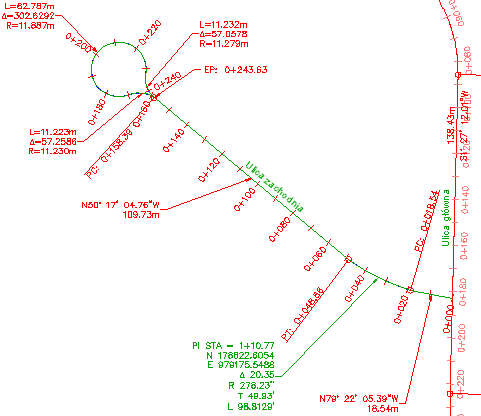

   Etykiety linii trasowania ze zmodyfikowanymi właściwościami

Aby kontynuować naukę w następnym samouczku, przejdź do tematu Zmiana zawartości etykiety.
