Dodawanie linii dowolnej między dwoma łukami na linii trasowania

Istnieje możliwość dodawania linii wolnych w celu utworzenia geometrii linii trasowania opartej na wiązaniach dla powierzchni projektu wymagających zachowywania styczności pomiędzy dwoma łukami.

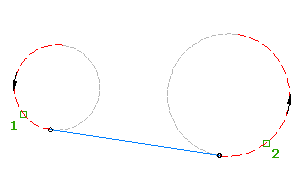

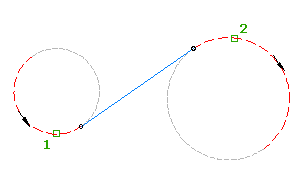

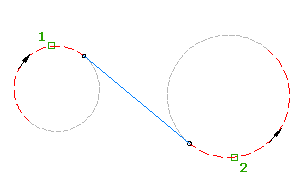

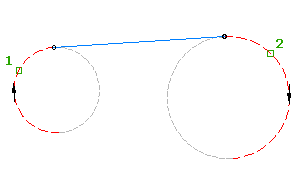

Ten element zachowuje styczność względem obu krzywych dołączenia (2). Istnieją cztery możliwe rozwiązania dla tego elementu, w zależności od kierunku łuków.

Aby dodać linię dowolną (między dwoma łukami)

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Linia dowolna (między dwoma łukami).
  3. Określ element łuku, od którego chcesz dołączyć linię dowolną.
  4. Określ element łuku, do którego chcesz dołączyć linię dowolną.
