Dodawanie linii swobodnych i krzywych przejściowych do linii trasowania

Dodawanie linii swobodnych z krzywymi przejściowymi jest celowe w sytuacji, gdy wymagane jest przejście krzywej przejściowej do linii zdefiniowanej za pomocą punktu wymuszającego lub długości.

Aby dodać linię swobodną z krzywą przejściową (od łuku, punkt przechodni)

Dodaj do łuku grupę swobodna krzywa przejściowa-linia z określoną długością krzywej przejściowej i punktem wymuszającym.

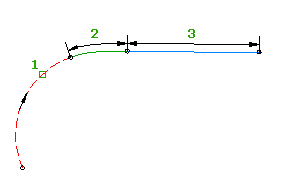

W przypadku edycji elementu dołączenia (1) długość krzywej przejściowej (2) i punkt wymuszający (3) nie zmieniają się. Długość linii i punkt dołączenia zmieniają się, aby dostosować się do edycji łuku dołączenia.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Linia swobodna z krzywą przejściową (od łuku, punkt przechodni).

    Bieżąca definicja krzywej przejściowej zostanie wyświetlona w wierszu polecenia.

  3. Określ koniec łuku, do którego ma być dołączona.
  4. Określ długość krzywej przejściowej lub wartość A, wprowadzając wartość numeryczną lub wybierając dwa punkty na rysunku.

    Podaj nową wartość lub naciśnij klawisz Enter, aby zaakceptować wartość wyświetlaną w wierszu polecenia.

  5. Określ punkt wymuszający.

Aby dodać linię swobodną z krzywą przejściową (od końca łuku, długość)

Dodaj do łuku grupę swobodna krzywa przejściowa-linia z określonymi długościami krzywej przejściowej i linii.

W przypadku edycji elementu dołączenia (1) długość krzywej przejściowej (2) i linii (3) nie zmieniają się. Łuk dołączenia można skorygować lub przesunąć. Cała grupa złożona z krzywej przejściowej i linii będzie przesuwała się razem z nim.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Linia swobodna z krzywą przejściową (od końca łuku, długość). Bieżąca definicja krzywej przejściowej zostanie wyświetlona w wierszu polecenia.
  3. Określ koniec łuku, do którego ma być dołączona.
  4. Określ długość krzywej przejściowej lub wartość A, wprowadzając wartość numeryczną lub wybierając dwa punkty.

    Podaj nową wartość lub naciśnij klawisz Enter, aby zaakceptować wartość wyświetlaną w wierszu polecenia.

  5. Określ długość linii.
