Można wyświetlić położenie obiektów względem widoków przekroju poprzez dodanie rzutów i przecięć do widoków przekroju.

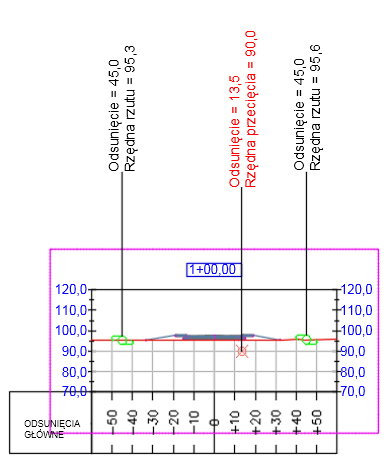

Poniższa ilustracja pokazuje rzuty po obu stronach korytarza na poziom istniejącego terenu oraz jedno przecięci poniżej poziomu terenu.
Poniższe typy obiektów mogą być wyświetlane jako rzuty i/lub przejścia w widokach przekroju:
| Typ obiektu | Rzutowanie | Przecięcie |
|---|---|---|
| Punkty COGO programu Autodesk Civil 3D | Tak | Tak |
| Punkty programu AutoCAD | Tak | Tak |
| Bryły 3D | Tak | Tak |
| bloki | Tak | Tak |
| multibloki | Tak | Tak |
| Polilinie 3D | Nie | Tak |
| linie charakterystyczne | Nie | Tak |
| figury pomiarowe | Nie | Tak |
Sieci rurociągów obowiązuje osobna procedura rzutowania na widoki. Aby uzyskać więcej informacji, zobacz tematy Informacje o wyświetlaniu sieci rurociągów w widokach profilu i Informacje o wyświetlaniu sieci przewodów rurowych w widokach przekrojów.
Rzuty i przecięcia
W widokach przekroju można wyświetlać zarówno rzuty, jak i przecięcia.
- Przecięcia mogą być wyświetlane w widokach przekroju dla obiektów, które przecinają linie próbkowania lub które mieszczą się w granicach tolerancji przecięcia. Przecięcie to znacznik w widoku przekroju, który pokazuje położenie, w którym obiekt przecina linię próbkowania. Jeśli obiekt nie przecina linii próbkowania w widoku planu lub jeśli nie mieści się w granicach tolerancji przecięcia, przecięcie nie jest tworzone dla tego obiektu w widoku przekroju.
Nieliniowy obiekt, taki jak blok, jest traktowany jako przecinający linię próbkowania, jeżeli jego uchwyt centroidu przecina linię próbkowania lub jeżeli mieści się w granicach tolerancji przecięcia.
Można określić wartość tolerancji przecięcia w oknie dialogowym Edytuj ustawienia elementu — Widoki przekroju w celu kontrolowania, jak blisko linii próbkowania może znajdować się uchwyt centroidu obiektu, aby był traktowany jako przecinający linię.
Uwaga: Tolerancja przecięcia nie ma zastosowania do brył 3D, polilinii 3D, linii charakterystycznych i figur pomiarowych, które są traktowane jako przecinające tylko wówczas, gdy krzyżują się z linią próbkowania. - Rzuty mogą być wyświetlane w widokach przekroju dla obiektów, które znajdują się w próbkowanej szerokości przekrojów lub które spełniają określone reguły rzutowania podczas rzutowania na wiele widoków przekroju.
Uwaga: Polilinie 3D, linie charakterystyczne i figury pomiarowe mogą być wyświetlane jako przecięcia, ale nie jako rzuty.
Edycja rzutowanych obiektów
Położenie pikiety rzutowanego obiektu zawsze odzwierciedla położenie obiektu źródłowego, zatem można je zmienić jedynie przesuwają obiekt źródłowy.
Style i rzędne rzutowanych obiektów można edytować na karcie Rzuty i przecięcia w oknie dialogowym Właściwości widoku przekroju oraz na karcie Rzuty w oknie dialogowym Właściwości widoku profilu.
Rzędna rzutowanego obiektu można ustawić na Użyj obiektu. Jest to ustawienie dynamiczne gwarantujące identyczność rzędnych obiektów rzutowanego i źródłowego. Zmiany obiektu źródłowego są widoczne na obiekcie rzutowanym. Rzędne można również ustawić tak, aby były dopasowane do powierzchni (rzuty w widoku przekroju) albo powierzchni lub profilu (rzuty w widoku profilu).
Rzędne niektórych rzutowanych obiektów można edytować za pomocą uchwytów. Wyjątki stanowią trzy typy obiektów w widokach profilu:
- Figury miernicze
- Linie charakterystyczne osadzone w korytarzu
- Linie charakterystyczne dynamiczne względem linii trasowania
Edycja uchwytami wierzchołków linii charakterystycznych lub polilinii 3D powodują wpływa również na obiekty źródłowe w widoku planu. Funkcja ta jest przydatna w przypadku edycji linii charakterystycznych w powiązaniu z profilami. Uchwyty wyświetlane są na poliliniach 3D tylko wtedy, gdy rzędna została ustawiona na Użyj obiektu.
Edycja uchwytami obiektów punktu lub bloku w widokach profilu lub przekroju nie wpływa na rzędne obiektów źródłowych, ale powoduje przerwanie łącza dynamicznego z rzędną obiektu źródłowego. Ustawienie Opcje rzędnej zmienia się na Ręcznie. W dowolnym momencie to ustawienie można zmienić na Użyj obiektu lub określić jego dostosowanie do określonej powierzchni lub profilu.
Style obiektu i etykiety rzutowanego obiektu są zależne od stylów użytych w obiekcie źródłowym widoku planu.
Rzutowanie multibloków
Wyświetlanie multibloku w przekroju lub profilu zależy od stylu rzutowania. Styl rzutowania zawiera wiele reprezentacji wyświetlania, które określają, w jaki sposób multiblok jest reprezentowany w różnych kontekstach. Każda reprezentacja wyświetlania zawiera zestaw bloków, które reprezentują obiekt w różnych kierunkach obserwacji. Każdy widok bloku ma znacznik wskazujący, czy zostanie on narysowany w danym kierunku widoku.
Jeśli w programie Autodesk Civil 3D rysowany jest multiblok, wykonywany jest następujący proces:
- Odpowiedni kierunek widoku i reprezentacji wyświetlania są uzyskiwane na podstawie stylu rzutowania.
- Pobierane są widoki bloków odpowiednie dla reprezentacji wyświetlania.
- Widoki bloków są porównywane z określonym kierunkiem widoku i gromadzone są widoczne bloki.
- Widoczne widoki bloków są obracane i skalowane pionowo zgodnie z potrzebami.
- Widoczne widoki bloku są rysowane w przekroju lub widoku profilu.
