Przeglądanie graficzne przekrojowych wyników objętości

Po utworzeniu listy materiałów dla grupy linii próbkowania można wyświetlić w postaci graficznej obliczenia objętości materiałów. Objętości można wyświetlić w postaci graficznej przez wydrukowanie przekrojów w rysunku. Każdemu materiałowi jest przypisany styl kształtu, który można wyświetlić w widoku przekroju. Style kształtów mogą zawierać unikalne kolory i wzory kreskowania, dzięki którym można sprawdzić, jak każdy z materiałów jest stosowany do przekroju poprzecznego.

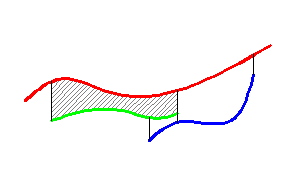

W następującym przykładzie po prawej stronie widać, jak materiał nie jest stosowany zgodnie z oczekiwaniami z powodu złożonej geometrii przekroju. W takim przypadku można zdefiniować kryteria podrzędne, które rozwiążą problem.

  1. Ustaw style kształtów.
  2. Ustaw kryteria wielkości wyjściowych. Przypisz styl kształtu do każdego materiału w kryteriach wielkości wyjściowych.
  3. Wygeneruj listę materiałów.
  4. Utwórz przekroje na rysunku.
  5. Sprawdź, jak style kształtów są stosowane do przekrojów. Jeśli do obszarów materiałów nie są zastosowane style kształtu, wówczas w obliczeniach objętości nie będzie uwzględniana objętość obszaru tego materiału.
