Informacje o analizie objętości przekroju

Aby wyodrębnić i raportować przekrojowe objętości materiału, oparte na grupach linii próbnych, użyj funkcji objętości materiału.

Można tworzyć raporty i tabele dotyczące:

Informacje o objętości materiału można wyświetlać w standardowych formatach tabel programu Autodesk Civil 3D lub wyeksportować je do pliku XML.

Do raportowania objętości materiału używane są przenośne i rozszerzalne ustawienia kryteriów. Można utworzyć kryteria oparte na istniejących danych, w tym powierzchni i grup linii próbkowania lub standardowych nazw powierzchni.

Przygotowanie do wygenerowania informacji objętości materiału polega na utworzeniu listy materiałów i zastosowaniu do niej wstępnie zdefiniowanych kryteriów poprzez odwzorowanie istniejących powierzchni lub innych obiektów do nazw w kryterium. Po wygenerowaniu listy materiałów ustawienia i obliczenia objętości są zapisywane razem z grupą linii próbkowania i mogą posłużyć do generowania tabel i raportów.

Metody objętości przekrojowych

W przypadku obliczenia materiałów dla grupy linii próbkowania można użyć trzech różnych metod obliczeń objętości: Średnia powierzchnia końcowa, Pryzmoidalna lub Złożona.

Metodę obliczania objętości można wybrać w następujących oknach dialogowych:

Uwaga: Można uwzględnić wiele linii bazowych korytarza w obliczeniach objętości, ale należy upewnić się, że kształty wszystkich próbek korytarzy są tworzone prawidłowo. Więcej informacji zawierają tematy Informacje o przekrojach korytarza i Informacje o próbkowaniu objętości przekrojów wielu linii bazowych.

Metoda średniej powierzchni końcowej

W metodzie Średnia powierzchnia końcowa objętość jest obliczania przez dodawanie pola powierzchni typu materiału w jednej pikiecie do pola powierzchni typu materiału w kolejnej pikiecie, a następnie dzielenie sumy przez dwa, a potem mnożenie wyniku przez odległość między przekrojami (L).

Metoda pryzmatoidalna

Metoda pryzmatoidalna jest podobna do metody Średnia powierzchnia końcowa, ale są w niej używane dodatkowe przekroje poprzeczne w środku między dwoma kolejnymi pikietami.

Metoda Złożona

Metoda Złożona jest ograniczona do list materiałów zawierających tylko dwie powierzchnie i nie można jej użyć w przypadku list materiałów zawierających kształty korytarzy.

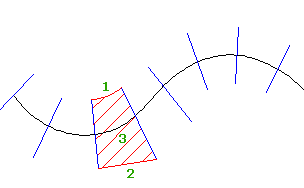

W celu obliczenia objętości złożonych w programie Autodesk Civil 3D między liniami próbkowania tworzone są wieloboki, a następnie obliczane ich objętości ograniczone. Wieloboki są tworzone przez połączenie odsunięć linii próbkowania między dwoma kolejnymi pikietami, jak pokazano na następującym rysunku.

Objętość jest rejestrowana w drugiej linii próbkowania wieloboku. W związku z tym z pierwszą linią próbkowania w grupie linii próbkowania jest skojarzona zerowa objętość.

Proces roboczy: Analiza objętości przekrojowych
