Informacje o dodawaniu automatycznego poszerzenia do linii trasowania odsunięcia dynamicznego

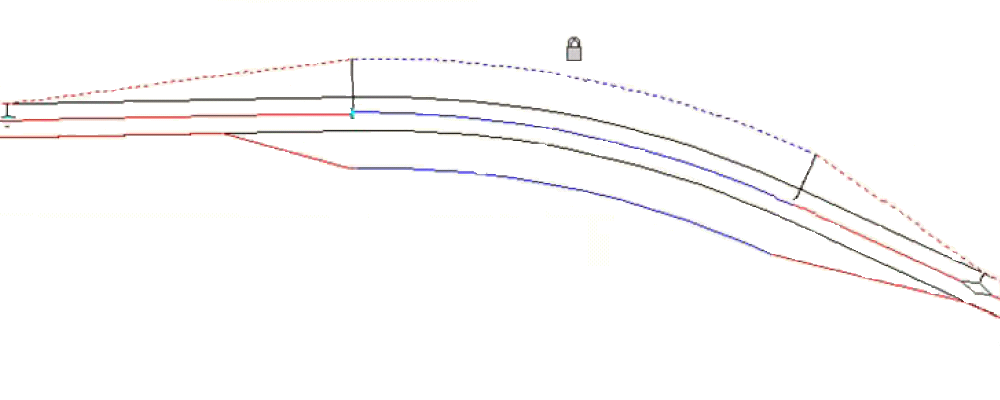

Linię trasowania odsunięcia dynamicznego można skonfigurować w taki sposób, aby była automatycznie poszerzana wokół poziomych krzywizn nadrzędnej linii trasowania w oparciu o określone kryteria.

Wartości poszerzenia i długości przejścia można kontrolować, określając w pliku kryteriów projektowych skojarzonym z nadrzędną linią trasowania takie właściwości jak liczba pasów, typ pojazdu, rozstaw osi, prędkości projektowe itd. Wartości poszerzenia i długości przejścia można również określić ręcznie, wprowadzając wartości w oknie dialogowym Dodaj automatyczne poszerzenie. Automatycznie poszerzone łuki pozostają dynamiczne względem geometrii nadrzędnej linii trasowania w oparciu o określone kryteria.

Gdy do określenia metod poszerzania używany jest plik kryteriów projektowych, reguły sterujące automatycznym poszerzeniem są określone w sekcjach Tabele przechyłki i Metody poszerzania w pliku kryteriów projektowych.

Domyślny plik standardów projektu korytarza (_Autodesk Civil 3D Imperial Roadway Design Standards.xml) znajduje się zazwyczaj w katalogu C:\Documents and Settings\All Users\Application Data\Autodesk\C3D <wersja>\plk\Data\Corridor Design Standards\Imperial.

Uwaga: Aby możliwe było użycie kryteriów projektowych do określenia automatycznego poszerzenia na linii trasowania odsunięcia, prawidłowy plik kryteriów projektowych musi być skojarzony z nadrzędną linią trasowania (osi). Jeśli żaden plik kryteriów projektowych nie jest skojarzony z nadrzędną linią trasowania, zostanie wyświetlony monit o określenie takiego pliku.

Poniższe procedury opisują dwie różne metody dodawania automatycznego poszerzenia do linii trasowania odsunięcia (za pomocą pliku kryteriów lub poprzez ręczne określenie wartości):
