Informacje o dodawaniu obwiedni do powierzchni

Dodawanie obwiedni do powierzchni należy wykonywać z poziomu drzewa Nawigator.

Dodawanie i usuwanie obwiedni powoduje modyfikację powierzchni. Wpis modyfikacji jest dodawany do listy definicji powierzchni.

Obwiednie powierzchni są definiowane na podstawie zamkniętych wieloboków, takich jak zamknięta polilinia lub działka, albo na podstawie powierzchni. Powierzchnie mogą być wybrane jako obwiednie, gdy są zaznaczone opcje Ukryj typ obwiedni i Nieniszcząca linia nieciągłości.

Uwaga: Podczas definiowania obwiedni na podstawie wieloboku, jeśli wielobok jest niezamknięty, definicja obwiedni wymusza jego domknięcie.

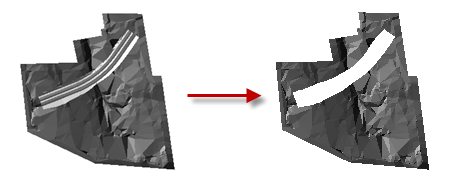

Na poniższym rysunku pokazano przykład użycia powierzchni korytarza jako obwiedni ukrytej dla istniejącej powierzchni terenu:

Obszary ukryte przez zastosowanie obwiedni nie są uwzględniane w obliczeniach, na przykład łącznego obszaru czy objętości.

Podczas konstruowania obwiedni należy skonfigurować ustawienia wygładzania łuków oraz określić, czy mają być stosowane nieniszczące linie nieciągłości.

Wygładzanie łuków

Jeśli do tworzenia obwiedni lub linii nieciągłości są stosowane wielokąty/polilinie zawierające łuki, należy określić strzałki segmentów cięciw, które będą wykorzystywane przy mozaikowaniu segmentów łuków wielokątów/polilinii obwiedni:

Niedestrukcyjne linie nieciągłości

Aby tworzyć obwiednie z użyciem niedestrukcyjnych linii nieciągłości, w oknie dialogowym Dodaj obwiednie należy zaznaczyć pole wyboru Nieniszcząca linia nieciągłości.

Uwaga: Niedestrukcyjnych linii nieciągłości nie można dodawać do powierzchni siatkowych.

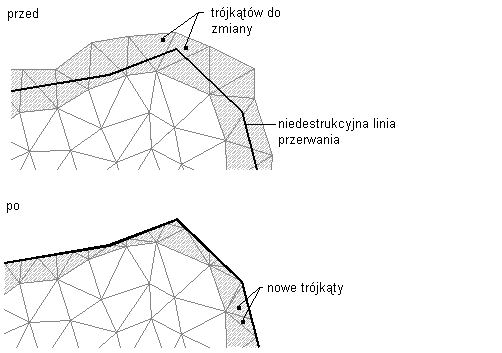

Podczas tworzenia obwiedni z zastosowaniem niedestrukcyjnych linii nieciągłości biegnących po krawędziach obwiedni krawędzie trójkątów są przycinane dokładnie w miejscach, w których przecinają się z obwiednią:

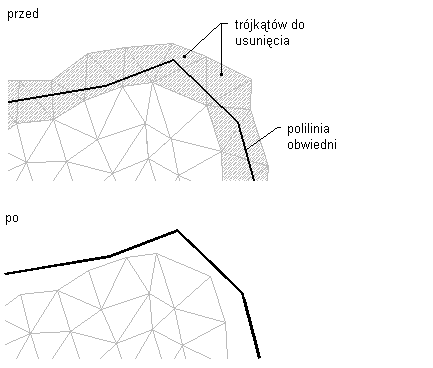

Jeśli w generowanej obwiedni do jej krawędzi nie są stosowane niedestrukcyjne linie nieciągłości, zostaną usunięte całe trójkąty, przez które przebiega linia obwiedni:
