Obwiednia wpływa na widoczność trójkątów powierzchni wewnątrz niej.
Podczas konstruowania obwiedni użytkownik określa, czy ma w nich być stosowane wygładzanie łuków oraz niedestrukcyjne linie nieciągłości.
Obwiednie powierzchni są definiowane na podstawie zamkniętych wieloboków, takich jak zamknięta polilinia lub działka, albo na podstawie powierzchni. Powierzchnie mogą być wybrane jako obwiednie, gdy zostaną zaznaczone jednocześnie opcje Ukryj (typ obwiedni) i Nieniszcząca linia nieciągłości.
W definicji powierzchni będzie wyświetlany numeryczny identyfikator oraz lista wierzchołków każdej obwiedni.
Rodzaje obwiedni
W programie Autodesk Civil 3D obsługiwane są następujące typy obwiedni:
- Zewnętrzna. Zewnętrzna obwiednia powierzchni. Wszystkie trójkąty znajdujące się wewnątrz obwiedni są widoczne, a wszystkie trójkąty na zewnątrz — niewidoczne. Uwaga: Kolejne operacje edycji (np. dodawanie linii nieciągłych) mogą mieć wpływ na obwiednie zewnętrzne. Aby uzyskać oczekiwane rezultaty, konieczne może być przesuniecie operacji dodawania obwiedni na koniec listy.
Obwiednia zewnętrzna utworzona przy użyciu niedestrukcyjnych linii nieciągłości:
Uwaga: Istnieje możliwość zdefiniowania wielu obwiedni zewnętrznych, jednak wyświetlona zostaje wyłącznie obwiednia zdefiniowana jako ostatnia. Definicja powierzchni może służyć do przechodzenia między obwiedniami w sytuacji, gdy skonfigurowano kilka obwiedni zewnętrznych.
- Pokaż. Powoduje wyświetlenie wszystkich trójkątów leżących wewnątrz obwiedni; może służyć do tworzenia widocznych obszarów w obrębie obwiedni ukrytych. Uwaga: Efekt dodania kilku obwiedni do powierzchni zależy od kolejności ich dodawania. Skutki zastosowania obwiedni mogą być częściowo lub całkowicie nadpisane przez następną obwiednię.
- Ukryj. Maskuje obszary triangulacji, powodując, że warstwice są niewidoczne w obszarze. Opcja służy do wycinania otworów w powierzchni (na przykład w celu naniesienia obrysu budynku).

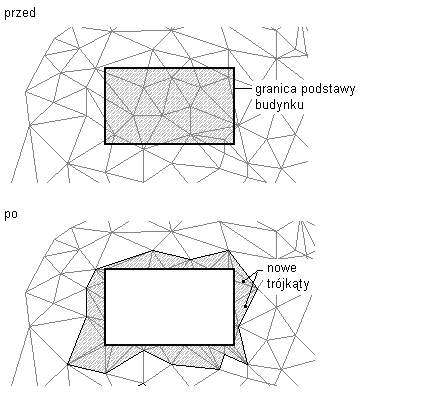

Obwiednia ukryta utworzona przy użyciu niedestrukcyjnych linii nieciągłości:
Uwaga: Użycie obwiedni ukrytej nie powoduje usunięcia ukrytego obszaru powierzchni. Cała powierzchnia pozostaje nienaruszona. Jeśli na powierzchni znajdują się linie powierzchni TIN, które powinny zostać usunięte, należy użyć polecenia Usuń linię. Więcej informacji zawiera temat Usuwanie linii TIN lub linii siatki.
- Przycięcie danych Tworzy obwiednię powierzchni ograniczoną przez obiekt wielokąta z rysunku, np. polilinie 2D i 3D, linie charakterystyczne, figury pomiarowe i okręgi.
Do powierzchni można dodać więcej niż jedną obwiednię przycięcia danych. Czynność dodawania danych ma wpływ wyłącznie na najnowszą obwiednię. Obwiednia przycięcia danych nie ma wpływu na widoczne części powierzchni, jednak pełni rolę filtra wszystkich danych, np. punktów i linii nieciągłości dodanych do powierzchni po utworzeniu przycięcia danych. Na przykład, w przypadku dodawania linii nieciągłości do powierzchni po utworzeniu obwiedni przycięcia danych zostanie dodana wyłącznie część linii nieciągłości znajdująca się w tej obwiedni.
