Sprawdzanie zakresu widzenia przy użyciu linii widzenia Z punktu do punktu

To narzędzie służy do lokalnego sprawdzenia zakresu widzenia, na przykład w punkcie wysokiego ryzyka na skrzyżowaniu.

Aby sprawdzić poprawność zaprojektowanego terenu, to sprawdzenie przeprowadza się zazwyczaj na ukończonej powierzchni położenia lub na powierzchni złożonej (powierzchni korytarza wklejonej do istniejącej powierzchni położenia).

Uwaga: Wszystkie linie widzenia rysowane podczas pojedynczego polecenia są rysowane jako blok programu AutoCAD na warstwie 0, tak aby można je było łatwo zaznaczyć lub w razie potrzeby usunąć.

1. Kliknij kartę Analizapanel Projektlistę rozwijaną Analiza widocznościZ punktu do punktu Wyszukiwanie .
2. Wybierz powierzchnię lub naciśnij klawisz Enter i wybierz ją z listy.
3. W wierszu polecenia należy określić:
   • wysokość punktu obserwacji
   • położenie punktu obserwacji
   • wysokość obiektu docelowego
   • położenie obiektu docelowego

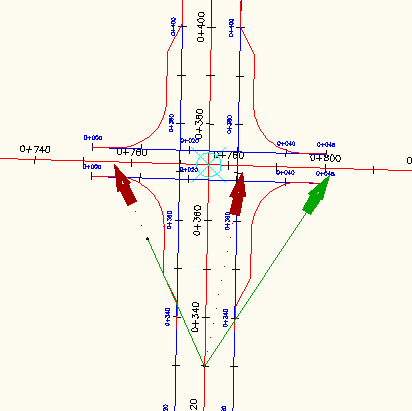

   Jeśli obiekt docelowy jest widoczny z położenia punktu obserwacji, zostanie wyświetlona zielona strzałka. W wierszu polecenia zostanie wyświetlona odległość od położenia punktu obserwacji do obiektu docelowego.



   Jeśli obiekt docelowy nie jest widoczny z położenia punktu obserwacji, widoczna część linii widzenia jest zielona, a linia poza punktem przysłonięcia jest czerwona. W wierszu polecenia zostanie wyświetlony komunikat informujący o przysłonięciu linii widzenia. Zostaną podane następujące informacje: nazwa powierzchni powodującej przysłonięcie, współrzędne punktu przysłonięcia oraz odległość punktu obserwacji od obiektu docelowego.

4. Kontynuuj określanie obiektów docelowych lub naciśnij klawisz Esc, aby zakończyć polecenie.
   Uwaga: Wszystkie linie widzenia rysowane podczas pojedynczego polecenia są rysowane jako blok programu AutoCAD na warstwie 0, tak aby można je było łatwo zaznaczyć lub w razie potrzeby usunąć.
