Sprawdzanie zakresu widzenia przy użyciu strefy widoczności obiektu

To polecenie służy do określania, czy obiekt pionowy, taki jak sygnalizator świetlny lub wieża, może być widziany w obrębie określonego promienia.

Tego polecenia można również użyć w celu określenia, jak daleko kierowca sięgnie wzrokiem od linii ustępowania pierwszeństwa na skrzyżowaniu.

Aby sprawdzić poprawność zaprojektowanego terenu, to sprawdzenie przeprowadza się zazwyczaj na ukończonej powierzchni położenia lub na powierzchni złożonej (powierzchni korytarza wklejonej do istniejącej powierzchni położenia).

To polecenie umożliwia tworzenie wzorów kreskowania na bieżącej warstwie rysunku w celu wskazania różnych poziomów widoczności.

1. Ustaw rysunek na warstwie, na której mają zostać utworzone wzory kreskowania.
2. Kliknij kolejno kartę Analizapanel Projektlistę rozwijaną Analiza widocznościStrefa widoczności obiektu Wyszukiwanie .
3. Wybierz powierzchnię lub naciśnij klawisz Enter i wybierz ją z listy.
4. W wierszu polecenia należy określić:
   • położenie obiektu
   • wysokość obiektu
   • promień zakresu widzenia

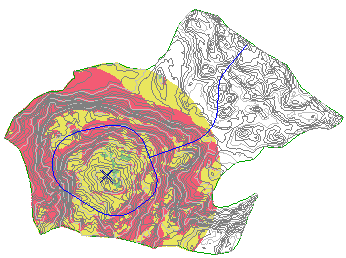

   Po zakończeniu polecenia kolorowe obszary (wzory kreskowania) na powierzchni w obrębie określonego promienia wskazują:

   Kolor	Widoczność
   Zielony	widoczna jest całkowita wysokość obiektu
   Żółty	obiekt jest częściowo widoczny
   Czerwony	obiekt nie jest widoczny
