Zestaw zespołów jest grupą zespołów używaną do utworzenia korytarza w obiekcie skrzyżowania.
Zestawy zespołów są używane tylko przy tworzeniu obiektu typu skrzyżowanie. Wraz z programem Autodesk Civil 3D jest dostarczany domyślny zestaw zespołów. Skrzyżowanie można utworzyć, korzystając z domyślnego zestawu zespołów; można również utworzyć własne niestandardowe zestawy zespołów spełniające potrzeby konkretnego projektu skrzyżowania.
W przypadku zastosowania zestawu zespołów i utworzenia lub zaktualizowania korytarzy obiektu typu skrzyżowanie obiekty zespołów, do których występują odniesienia, zostaną zaimportowane do bieżącego rysunku (o ile ich tam jeszcze nie ma).
W następującej tabeli opisano składniki skojarzone z zestawem zespołów.
Komponent | Opis |
---|---|
zestaw zespołu | Grupa zespołów zaprojektowana do użycia w określonym typie projektu skrzyżowania. Zestaw zespołów jest zdefiniowany w pliku zestawu zespołów. |
plik zestawu zespołów | Plik xml zawierający informacje definiujące zespoły zawarte w zestawie zespołów. Plik zestawu zespołów zawiera nazwy obiektów typu zespoły, położenie (ścieżkę), w którym znajdują się poszczególne rysunki zespołów, i inne informacje dotyczące zespołów zawartych w zestawie. Ten plik xml działa zasadniczo jako wskaźnik (mechanizm tworzenia odniesień). Nie zawiera on rzeczywistych danych rysunku zespołu. |
nazwy obiektów typu zespół | Nazwa każdego obiektu typu zespół, do której występują odniesienia z zestawu, jest zachowywana w pliku zestawu zespołów. Należy zwrócić uwagę, że same dane obiektu zespołu nie są zawarte w pliku zestawu zespołów, a tylko informacje umożliwiające w programie Autodesk Civil 3D ustalenie położenia danych obiektu zespołu (odniesienie do nazwy zespołu i nazwa pliku rysunku zawierającego obiekt). |
rysunki zespołów | Każdy obiekt typu zespół, do którego występują odniesienia z zestawu zespołów, jest również zapisywany w pliku rysunku zespołu. Plik rysunku zespołu zawiera pojedynczy obiekt typu zespół. Plik rysunku zespołu typowo ma tę samą nazwę co obiekt typu zespół. Na przykład plik rysunku zespołu dla obiektu typu zespół o nazwie Podrzędna_droga_półprzekrój_rzutowanie_lewo ma nazwę Podrzędna_droga_półprzekrój_rzutowanie_lewo.dwg. Plik rysunku zespołu skojarzony z każdym obiektem typu zespół, do którego występują odniesienia z zestawu zespołów, również jest zapisany (wskazywany przez odniesienia) w zestawie zespołów. |
Jest zalecane, aby przy pierwszym użyciu kreatora Utwórz skrzyżowanie zaakceptować i używać ten zespół zestawów, do którego domyślnie w kreatorze występują odniesienia. Gdy użytkownik nabierze doświadczenia w tworzeniu skrzyżowań, może przystąpić do wygenerowania własnych, niestandardowych zestawów zespołów.
Zestaw zespołów zawarty w programie Autodesk Civil 3D jest zazwyczaj umieszczony domyślnie w następującym położeniu:
C:\ProgramData\Autodesk\C3D <wersja>\plk\Assemblies\<jednostki>

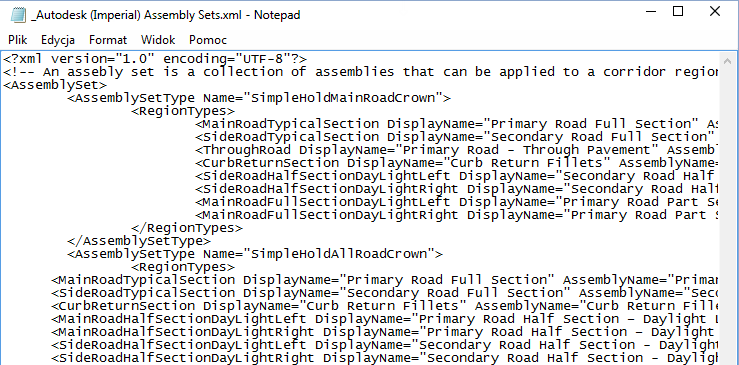

Na poniższym rysunku pokazano zawartość domyślnego pliku zestawu zespołów dołączonego do programu Autodesk Civil 3D.
Należy zauważyć, że w przypadku modyfikowania zespołu już używanego w bieżącym rysunku, do którego występują odniesienia w zestawie zespołów oraz którego nazwa nie jest zmieniana, definicja korytarza obszaru skrzyżowania nie ulegnie zmianie.
W takich przypadkach jeśli zostanie utworzone nowe skrzyżowanie lub ponownie utworzone istniejące, w korytarzu skrzyżowania w bieżącym rysunku będzie wciąż używany zestaw o tej samej nazwie; natomiast nie będzie używany zmodyfikowany zespół, do którego występują odniesienia w folderze zestawu zespołów.
W razie potrzeby zastosowania do korytarza skrzyżowania zaktualizowanego zestawu, do którego występują odniesienia z zestawu zespołów, konieczne jest najpierw usunięcie (bądź zmiana nazwy) zespołu o tej samej nazwie w bieżącym rysunku.
