Skrzyżowanie można utworzyć za pomocą kreatora Utwórz skrzyżowanie.
Do utworzenia obiektu skrzyżowania konieczne są dwie przecinające się linie trasowania. Jeśli ma zostać utworzony trójwymiarowy model skrzyżowania, konieczne jest również, aby z przecinającymi się liniami trasowania były skojarzone profile. Po osiągnięciu żądanych wymagań wstępnych można utworzyć obiekt skrzyżowania, korzystając z kreatora Utwórz skrzyżowanie.
Tworzenie prostego skrzyżowania 2D
Po utworzeniu obiektu skrzyżowania wiele różnego typu zadań można wykonać automatycznie, w tym:
- Tworzenie linii trasowania odsunięcia dróg uwzględnionych w skrzyżowaniu.
- Tworzenie linii trasowania wyłukowania krawędzi (wyłukowań krawędzi) w obszarze skrzyżowania.
- Tworzenie profili linii trasowania odsunięcia i linii trasowania wyłukowania krawędzi utworzonych wraz ze skrzyżowaniem.
Uwaga: Wyjątkiem od tej reguły jest ustawienie wstępnie zdefiniowanych statycznych linii trasowania jako odsunięć. Należy wówczas również określić profile. Nie zostaną utworzone dynamiczne profile odsunięcia.
- Tworzenie w obszarze skrzyżowania nowych regionów istniejących korytarzy lub nowych obiektów korytarza.
- Blokowanie rzędnych profilu drogi podrzędnej względem profilu drogi głównej (podstawowej).
Niektóre z tych zadań są opcjonalne. Zależą one od opcji wybranych w kreatorze Utwórz skrzyżowanie.
Najprostszą metodą utworzenia obiektu podstawowego skrzyżowania dwuwymiarowego jest rozpoczęcie od dwóch linii trasowania przecinających się nawzajem tylko raz. Jeśli linie trasowania nie przecinają się, nie będzie można użyć kreatora Utwórz skrzyżowanie.
Jeśli na rysunku występują dwie przecinające się linie trasowania spełniające to kryterium, obiekt podstawowego skrzyżowania 2D można utworzyć, korzystając z kreatora Utwórz skrzyżowanie. Należy rozpocząć polecenie, kierować się monitami i zaakceptować domyślne wybory w oknach dialogowych kreatora.

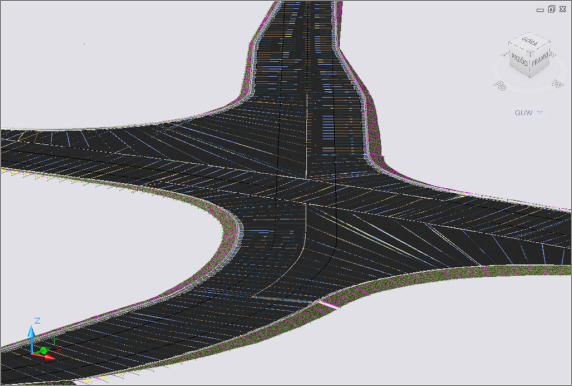

Tworzenie skrzyżowania 3D z użyciem obiektów korytarza, linii trasowania i profilów
Aby utworzyć skrzyżowanie 3D zawierające korytarz, należy najpierw utworzyć na rysunku geometrię drogi (profile i linie trasowania osi jezdni) i powierzchnię terenu istniejącego. W momencie, gdy te elementy będą już umieszczone w rysunku, można przejść do użycia kreatora Utwórz skrzyżowanie. W kreatorze zostanie wyświetlony monit o wybranie położenia na rysunku, w którym przecinają się linie trasowania linii środkowych dwóch dróg.
Rozpocząć można przy dowolnej z następujących kombinacji danych:
- dwie przecinające się linie trasowania osi jezdni
- dwie przecinające się linie trasowania osi jezdni z jedną lub wieloma liniami trasowania odsunięcia krawędzi drogi i/lub ich profilami
Profile mogą, ale nie muszą być już zdefiniowane. Jednakże jeśli profile nie są dostępne, wówczas funkcje skojarzone z modelowaniem 3D nie będą dostępne w kreatorze. Na przykład, w przypadku rozpoczęcia tworzenia obiektu skrzyżowania bez profilów, w kreatorze nie będą dostępne następujące opcje: tworzenie linii trasowania odsunięcia ani profilów wyłukowania krawędzi, możliwość tworzenia nowego korytarza ani dodawania elementów do istniejącego korytarza w obszarze skrzyżowania.
Korzystając z dowolnego z tych scenariuszy, można uruchomić polecenie Utwórz skrzyżowanie, wybrać punkt, w którym linie trasowania osi jezdni przecinają się i kontynuować tworzenie skrzyżowania za pomocą kreatora Utwórz skrzyżowanie.
Priorytet drogi skrzyżowania
W przypadku utworzenia obiektu skrzyżowania wartość parametru Priorytet jest przypisywana do linii trasowania drogi głównej (podstawowej) i podporządkowanej (bocznej). W następującej tabeli przedstawiono wartość właściwości Priorytet:
| Droga (linia trasowania) | Priorytet |
|---|---|
| Linia trasowania drogi głównej (podstawowej) | 1 |
| Linia trasowania drogi podrzędnej | 2 |
W przypadku tworzenia skrzyżowania w kształcie litery T (trójstronnego) linia trasowania przechodząca przez skrzyżowanie jest automatycznie określona jako droga podstawowa (droga główna). W takim przypadku właściwość Priorytet dla tej linii trasowania zostanie automatycznie ustawiona na wartość 1 i nie zostanie wyświetlony monit o określenie, która droga jest drogą podstawową, ponieważ zostanie to ustawione automatycznie.
Nie ma możliwości zmiany priorytetu drogi w skrzyżowaniu po jej utworzeniu. Jednakże jeśli jest istotne, aby podczas tworzenia skrzyżowania zmienić priorytet linii trasowania, można to wykonać z poziomu strony Szczegóły geometrii kreatora Utwórz skrzyżowanie.
Należy również zaznaczyć, że zazwyczaj profil drogi podrzędnej (lub profil o niższym priorytecie) jest automatycznie blokowany w położeniu skrzyżowania w rzędnej drogi głównej (wyższego priorytetu) drogi głównej. Profil drogi głównej nie ulega zmianie.
Opcje nachylenia skrzyżowania
Właściwość Typ korytarza skrzyżowania określa typ nachylenia, który zostanie zastosowany do dróg w obiekcie typu skrzyżowanie: Zachowana korona drogi głównej lub Zachowane wszystkie korony. Ten typ należy wybrać podczas tworzenia skrzyżowania na stronie Ogólne kreatora Utwórz skrzyżowanie.
W przypadku istniejących skrzyżowań typ korytarza skrzyżowania jest wyświetlany na karcie Szczegóły skrzyżowania okna dialogowego Właściwości skrzyżowania w sekcji Kwadranty skrzyżowania. Wartość domyślną dotyczącą tej opcji można ustawić w oknie dialogowym Edytuj ustawienia polecenia — Utwórz skrzyżowanie.
Po utworzeniu skrzyżowania nie można zmieniać wartości właściwości Typ korytarza skrzyżowania. W razie potrzeby zmiany tej opcji po utworzeniu obiektu skrzyżowania konieczne będzie usunięcie obiektu skrzyżowania i utworzenie nowego z zastosowaniem żądanego typu korytarza skrzyżowania.
Zachowana korona drogi głównej
W tym typie skrzyżowania korona drogi głównej zostanie zachowana, natomiast korona (profil) drogi podrzędnej zostanie dostosowana tak, aby była zgodna z krawędzią drogi głównej i punktem skrzyżowania. Korona (profil i krawędzie) drogi głównej nie ulegnie zmianie.
Po wybraniu tej opcji zostanie w oknie dialogowym kreatora wyświetlona następująca grafika schematyczna:
Odpowiada sposobowi wprowadzania nachylenia dla obiektu skrzyżowania.
Wszystkie korony zachowane
W tym typie skrzyżowania profil drogi podporządkowanej zostanie dostosowany tak, aby był zgodny z rzędną drogi głównej w punkcie skrzyżowania. Profil drogi głównej nie ulegnie zmianie. Krawędzie są scalane wzdłuż wyłukowań krawędzi (przez profile wyłukowania krawędzi).
Po wybraniu tej opcji zostanie w oknie dialogowym kreatora wyświetlona następująca ilustracja schematyczna:
Zagadnienia dotyczące obiektów typu skrzyżowanie
Jest istotne, aby przed rozpoczęciem tworzenia skrzyżowań być świadomym następujących faktów:
- Korzystając z kreatora Utwórz skrzyżowanie, można utworzyć obiekt skrzyżowania zawierający do czterech kwadrantów.
- Jeśli domyślne odwzorowanie zespołu skrzyżowania i przypisania elementu docelowego nie spełniają wymagań projektowych, aby spełnić wymagania projektowe, można utworzyć skrzyżowanie z użyciem tych składników, a następnie zmodyfikować regiony skrzyżowania ręcznie.
- Jeśli zostanie utworzone skrzyżowanie, a następnie zostanie przeprowadzona ręczna edycja regionów korytarza skrzyżowania i skrzyżowanie zostanie ponownie wygenerowane (przez kliknięcie przycisku Ponownie utwórz regiony korytarzy na karcie Skrzyżowanie) lub ponownie zbudowane, wówczas te zmiany ulegną nadpisaniu.
- W przypadku utworzenia skrzyżowania wyznaczanie obiektu docelowego (zarówno w poziomie jak i w pionie) jest przeprowadzane automatycznie. Jeśli obiekty docelowe zostać zmodyfikowane, konieczna jest ręczna zmiana regionów korytarza skrzyżowania z poziomu okna dialogowego Właściwości korytarza.
- Zazwyczaj w momencie tworzenia obiektu skrzyżowania do bieżącego rysunku są dodawane automatycznie następujące obiekty: obiekt skrzyżowania, korytarze, zespoły, podzespoły, linie trasowania odsunięcia i linie trasowania wyłukowania krawędzi. Jednakże zespoły, podzespoły, korytarze i profile będą dodawane tylko wówczas, jeśli zostaną wybrane odpowiednie opcje.
