Czyszczenie narożników korytarzy

Czyszczenie narożników w korytarzach o stałej szerokości

  1. Wybierz Opcje automatycznego czyszczenia narożników w oknie dialogowym Edytuj ustawienia elementu — Korytarze.
    Uwaga: Istnieje możliwość określenia, które typy przecięć będą czyszczone automatycznie, przez zmianę ustawienia opcji Opcje automatycznego czyszczenia narożników w oknie dialogowym Edytuj ustawienia elementu — Korytarz. Domyślnie opcje czyszczenia narożników w przecięciach styczna-styczna są ustawione na Tak, a opcje czyszczenia narożników w przecięciach styczna-łuk i łuk-styczna mają wartość Nie. Jeśli opcja Opcje automatycznego czyszczenia narożników nie zostanie włączona dla korytarzy o stałej szerokości, można do nich zastosować polecenie Usuwanie węzłów splajnu z korytarza.
  2. Dokonaj edycji, która wymaga przebudowy korytarza, takiej jak modyfikacja właściwości korytarza.
  3. Przebuduj korytarz.

Czyszczenie narożników w korytarzach o zmiennej szerokości

Polecenia Usuń węzły splajnu z korytarza można użyć do usunięcia węzłów splajnu z korytarzy o zmiennej szerokości, na przykład korytarzy z rzutowaniem.

Poniższa ilustracja przedstawia przykład węzła splajnu w korytarzu o zmiennej szerokości.

Ważne: Polecenie Usuń węzły splajnu z korytarza zależy od pikiety. Na przykład w przypadku zmiany pikiety początkowej korytarza po usunięciu węzła splajnu należy go przywrócić za pomocą polecenia Przywróć węzły splajnu korytarza, a następnie usunąć węzeł splajnu ponownie.
  1. Jeśli linie charakterystyczne korytarza są rysowane na górze linii bazowej linii środkowej korytarza, wybierz korytarz, kliknij prawym przyciskiem myszy i wybierz opcję Kolejność wyświetlania Przesuń na spód.
  2. Na rysunku wybierz korytarz.
  3. Kliknij kartę Korytarz panel Narzędzia korytarza pozycję Usuń węzły splajnu z korytarza Wyszukiwanie .

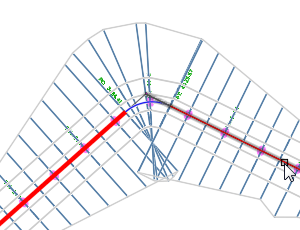

  4. Wybierz podelementy początkowy i końcowy linii bazowej, które stykają się w narożniku z węzłem splajnu.

    Wybrane elementy są podświetlane na czerwono.

    Uwaga: Jeśli nie można wybrać elementów, linia bazowa może znajdować się pod korytarzem. Użyj polecenia Przesuń na spód opisanego w punkcie 1, aby przesunąć korytarz poniżej linii bazowej.

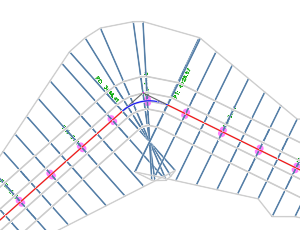

  5. Wybierz punkt przecięcia. W tym miejscu końca łączy mają się przecinać.

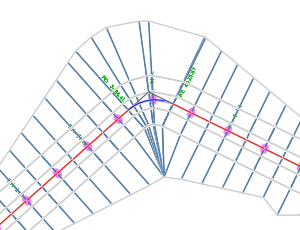

  6. Wybierz inny węzeł splajnu na tym samym korytarzu lub naciśnij klawisz Enter, aby przebudować korytarz i usunąć węzeł splajnu.

  7. Uwaga: Aby uzyskać więcej przykładów czyszczenia narożnika dla różnych typów narożnika korytarza, zobacz temat Czyszczenie narożnika dla korytarzy.
Uwaga: Jeśli chcesz, aby przywrócić wiązania, które zostały usunięte przy użyciu polecenia Usuń węzły splajnu z korytarza, np. jeśli edytujesz następnie korytarz w taki sposób że punkt przecięcia nie będzie już prawidłowy (na przykład jeśli pikietaż linii trasowania linii bazowej ulegnie zmianie), można użyć polecenia Przywróć węzły splajnu do korytarza opisanego poniżej.

Przywracanie węzłów splajnu korytarza

Można użyć polecenia Przywróć węzły splajnu do korytarza, aby przywrócić węzły splajnu, które zostały usunięte przy użyciu polecenia Usuń węzły splajnu z korytarza.

  1. Na rysunku wybierz korytarz.
  2. Kliknij kartę Korytarz panel Narzędzia korytarza pozycję Przywróć węzły splajnu do korytarza Wyszukiwanie .

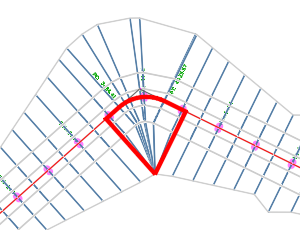

    Położenie, w którym węzeł splajnu został usunięty, będzie wyróżnione.

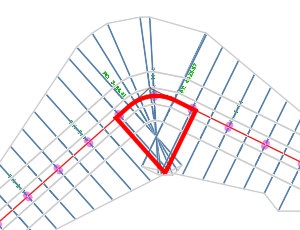

  3. Naciśnij klawisz Enter, aby przywrócić węzeł splajnu.

    Jeśli usunięto wiele węzłów splajnu z samego korytarza, można użyć opcji wiersza polecenia, aby pominąć położenie, z którego usunięto węzeł splajnu, aby przywrócić każdy węzeł splajnu oddzielnie lub aby przywrócić wszystkie węzły splajnu na raz. Korytarz zostaje następnie przebudowany.
