W niektórych miejscach na modelach korytarzy połączenia korytarzy mogą się przecinać i powstają konfiguracje przypominające węzły splajnu.

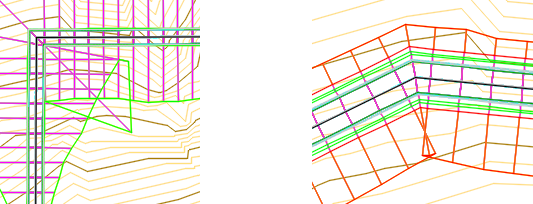

Poniższa ilustracja przedstawia korytarz z konfiguracją węzłów splajnu w narożniku.
|
Obejrzyj nagranie wideo: Usuwanie węzłów splajnu z korytarza
Usuń węzły splajnu z korytarzy o stałej i zmiennej szerokości. |
00:02:46
Z dźwiękiem
Czyszczenie narożników w sposób automatyczny i przy użyciu polecenia
W niektórych sytuacjach, na przykład gdy styczne korytarza przecinają się w narożniku i tworzony jest korytarz o stałej szerokości, narożniki można wyczyścić automatycznie. Istnieje możliwość określenia, które typy przecięć będą czyszczone automatycznie, przez zmianę ustawienia opcji Opcje automatycznego czyszczenia narożników w oknie dialogowym Edytuj ustawienia elementu — Korytarz.
W innych sytuacjach, na przykład gdy korytarz jest tworzony ze zmienną szerokością (np. podczas rzutowania na powierzchnię), można użyć polecenia Usuń węzły splajnu z korytarza.
Warunki, w których wykonywane jest automatyczne czyszczenie korytarza
Automatyczne czyszczenie korytarza w programie Autodesk Civil 3D można zastosować w lokalizacjach przecięć styczna-styczna, styczna-łuk i łuk-styczna w korytarzach, które używają linii charakterystycznych lub linii trasowania/profili jako linii bazowych, i gdy zespoły mają spójną szerokość określoną przez kształty w zespole.
Jeśli styczne korytarza przecinają się w narożniku i jeśli korytarz jest tworzony z zastosowaniem stałej szerokości, narożniki są czyszczone w następujący sposób:
Punkt, w którym spotykają się narożniki wewnętrzne, jest obliczany, a linie promieniowe są wydłużane z tego położenia z zastosowaniem częstotliwości wstawiania wzdłuż linii bazowej zgodnej z definicją określoną w oknie dialogowym Częstotliwość stosowania zespołów.
Ponadto w narożniku jest także dodawana jedna pikieta, jeżeli opcja W punktach geometrii trasy jest zaznaczona w oknie dialogowym Częstotliwość stosowania podzestawów:
Wartość szerokości podzespołu jest zastępowana w pikietach promieniowych, a szerokość jest obliczana w celu utworzenia narożnika podobnego do wyniku działania polecenia odsuwania w programie AutoCAD.
Więcej przykładów automatycznego czyszczenia narożników znajduje się w sekcji „Przykłady czyszczenia narożników” poniżej.
Przy użyciu polecenia Usuń węzły splajnu z korytarza
Użyj polecenia Usuń węzły splajnu z korytarza w następujących warunkach:
- W warunkach, w których kształty korytarza są rozszerzane (przykładowo: gdy szerokość podstawy ściany oporowej jest zmienna i zależna od wysokości tej ściany).
- Podczas rzutowania na powierzchnię.
Więcej przykładów czyszczenia narożników przy użyciu poleceń można znaleźć w następnej sekcji.
Przykłady czyszczenia narożników
W poniższej tabeli przedstawiono różne przykłady narożników korytarza, jakie mogą wystąpić w przypadku korytarzy o stałej szerokości lub zmiennej szerokości.
- Jeżeli opcja automatyczna jest wymieniona w tabeli jako dostępny typ czyszczenia, oznacza to, że w odniesieniu do nowych korytarzy czyszczenie odbywa się automatycznie. Jeśli taki korytarz jest przenoszony z poprzedniej wersji programu Autodesk Civil 3D i konieczne jest wyczyszczenie narożników, wystarczy wyedytować korytarz (np. zmienić właściwości korytarza), a następnie go przebudować.
Uwaga: Istnieje możliwość określenia, które typy przecięć będą czyszczone automatycznie, przez zmianę ustawienia opcji Opcje automatycznego czyszczenia narożników w oknie dialogowym Edytuj ustawienia elementu — Korytarz. Domyślnie opcje czyszczenia narożników w przecięciach styczna-styczna są ustawione na Tak, a opcje czyszczenia narożników w przecięciach styczna-łuk i łuk-styczna mają wartość Nie. Jeśli opcja Opcje automatycznego czyszczenia narożników nie zostanie włączona dla korytarzy o stałej szerokości, można do nich zastosować polecenie Usuwanie węzłów splajnu z korytarza.
- Jeśli opcja przy użyciu polecenia jest wymieniona w tabeli jako typ czyszczenia, oznacza to, że czyszczenie narożnika można wykonać za pomocą opcji Usuń węzły splajnu z korytarza. Więcej informacji można znaleźć w temacie Usuwanie węzłów splajnu korytarza.
| Typ narożników korytarza | Typ czyszczenia | Przykład czyszczenie narożników |
|---|---|---|
| Korytarz o stałej szerokości, narożnik typu styczna-styczna | Automatyczne, narożniki wewnętrzne i zewnętrzne |
|
| Korytarz o stałej szerokości, narożnik typu styczna-łuk lub łuk-styczna (nie styczna) | Automatyczne, narożniki wewnętrzne i zewnętrzne |
|
| Korytarz o stałej szerokości, narożnik typu styczna-łuk-styczna (styczna) | Automatyczne, tylko narożniki wewnętrzne |
|
| Korytarz o zmiennej szerokości, narożnik typu styczna-styczna | Przy użyciu polecenia, tylko narożniki wewnętrzne |
|
| Korytarz o zmiennej szerokości, narożnik typu styczna-łuk lub łuk-styczna (nie styczna) | Przy użyciu polecenia, tylko narożniki wewnętrzne |
|
| Korytarz o zmiennej szerokości, narożnik typu styczna-łuk-styczna (styczna) | Przy użyciu polecenia, tylko narożniki wewnętrzne (częściowo) |
|
Wartość rzędnej narożnika po usunięciu węzła splajnu
Wartość rzędnej używana dla narożnika po rozwiązaniu węzła splajnu jest uzyskiwana z jednego z punktów wewnętrznych węzła splajnu, jak pokazano na poniższych ilustracjach.

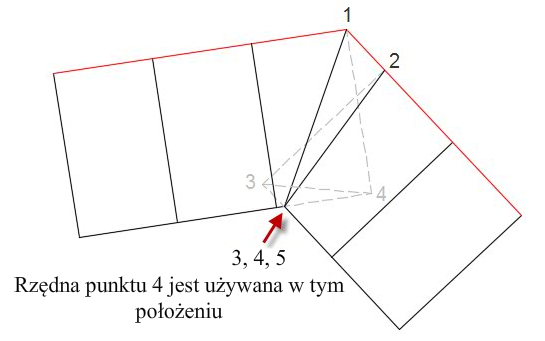

Poniższa ilustracja przedstawia narożnik przed usunięciem węzła splajnu. Linia bazowa korytarza jest zaznaczona na czerwono.
Poniższa ilustracja przedstawia narożnik po usunięciu węzła splajnu.
Punkty 3 i 4 są przenoszone do lokalizacji punktu 5, a rzędna punktu 4 jest teraz używana w tej lokalizacji. Lokalizacje oraz rzędne punktów 1 i 2 nie zmieniają się.
Rozwiązywanie innych problemów dotyczących czyszczenia narożników

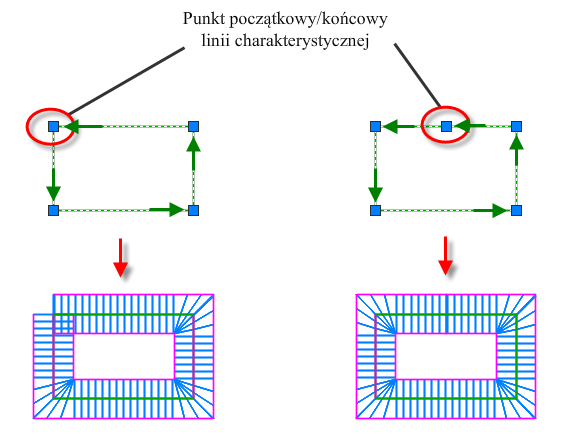

Czyszczenie narożników nie zostanie zastosowanie w punkcie końcowym zamkniętego korytarza opartego na linii charakterystycznej, jeśli początek i koniec linii charakterystycznej stykają się w narożniku, jak pokazano na poniższej ilustracji po lewej stronie.
Aby obejść ten problem, zaleca się narysować linię charakterystyczną tak, aby zaczynała się i kończyła w innym położeniu niż narożnik, jak pokazano na następnej ilustracji po prawej stronie.

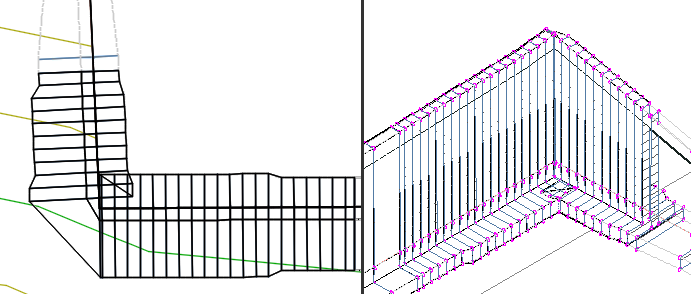

Aby rozwiązać inne problemy z czyszczeniem narożników, które nie są czyszczone automatycznie i których nie można usunąć przy użyciu polecenia Usuń węzły splajnu z korytarza, można wyodrębnić dynamiczną linię charakterystyczną z korytarza i użyć narzędzi skarp w celu utworzenia skarpy z tej linii charakterystycznej. Poniżej przedstawiono przykład dodawania skarpy po prawej stronie korytarza.
