To okno dialogowe służy do określenia stosowanych części zamiennych oraz sposobu ustalania rzędnej części zamiennej.
Gdy części zostaną zamienione, polecenie Kontrola projektu jest uruchamiane automatycznie w celu poinformowania o problemach, które mogą wyniknąć z powodu zamiany. Problemy są oznaczone symbolem ostrzeżenia.
Źródło części
Części zamienne można wybrać z bieżącej listy części sieci ciśnieniowej lub z określonego katalogu części. Wybrane części na liście lub w katalogu będą dostępne do wyboru w obszarze Część zamienna okna dialogowego.
- Lista części
- Określa bieżącą listę części sieci ciśnieniowej do zamiany części.
- Katalog części
- Określa konkretny katalog części do użycia w przypadku zamiany części.
Uwaga: Jeśli wybrana zostanie część z katalogu części, jest ona automatycznie dodawana do bieżącej listy części po zakończeniu zamiany części, jeśli nie została wcześniej dodana.
Część zamienna
Te opcje służą do określenia części zamiennej do użycia.
Uwaga: Jeśli wybrano kilka części, których typ i rodziny są różne, w polach listy wyświetlony zostanie komunikat *VARIES* i zastosowane zostanie ograniczenie określania rozmiaru dla części zamiennych.
- Typ części
- Określa typ części zamiennej.
Uwaga:
Rury ciśnieniowe można zastąpić tylko innymi rurami ciśnieniowymi, łączniki innymi łącznikami, a aparaturę inną aparaturą. Jednakże, łączniki są podzielone na kolanka, czwórniki i trójniki i niektóre z tych podtypów można zamieniać ze sobą. Na przykład: łącznik typu kolanko można zamienić łącznikiem typu krzyżyk lub trójnik.
- Rodzina części
- Określa podzbiór typów części do użycia dla części zamiennej.
- Wielkość
- Określa rozmiar części zamiennej do użycia.
Odniesienie rzędnej
Ustawienia Odniesienie rzędnej można użyć, aby określić, w jaki sposób ustalana jest rzędna części zamiennej. Sieci ciśnieniowe oparte na ścieżce mogą używać tylko wartości Góra na zewnątrz jako odniesienia rzędnej.
Uwaga: W widoku rzutu część zamienna jest wyrównana z linią środkową istniejącej części.
- W przypadku określenia Odniesienia rzędnej części (Góra na zewnątrz, Korona, Linia środkowa, Dół rury, Dół na zewnątrz) rzędna punktu istniejącej części będzie używana jako rzędna tego samego punktu nowej części.
Na przykład: jeśli wybierzesz opcję Linia środkową, rzędna linii środkowej oryginalnej części jest stosowana jako rzędna linii środkowej części zamiennej. Na poniższej ilustracji przedstawiono efekt w widoku profilu. Rozmiar niebieskiego łącznika i rury został zwiększony, a linia środkowa została wybrana jako Odniesienie rzędnej.
- Jeśli określono powierzchnię i głębokość otuliny, rzędna części zamiennej zostanie wstawiona zgodnie z rzędną powierzchni i głębokością otuliny.
Aby uzyskać więcej informacji na temat sposobu ustanawiania odniesienia rzędnej sieci ciśnieniowej podczas tworzenia, zobacz część „Określanie danych rzędnej dla sieci ciśnieniowych” tematu Informacje o tworzeniu sieci ciśnieniowych w widoku rzutu.
- Góra na zewnątrz
- Określa, że zewnętrzna górna część nowej części jest umieszczana dla tej samej rzędnej co górna zewnętrzna część istniejącej części.

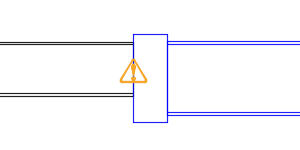

Na poniższej ilustracji łącznik i rura wyświetlane w kolorze niebieskim zostały zamienione na większy rozmiar, a ich rzędne zewnętrznej górnej części zostały zachowane.
Uwaga: Ilustracje w tej części są wyświetlane w widoku profilu. Czarna rura po lewej stronie pozostała niezmieniona w celu przedstawienia względnych zmian w niebieskich częściach. Wyświetlane są powiadomienia z ostrzeżeniami, ponieważ powoduje to uzyskanie różnych średnic.
- Korona (Crown)
- Określa, że korona nowej części jest umieszczana dla tej samej rzędnej co korona istniejącej części.

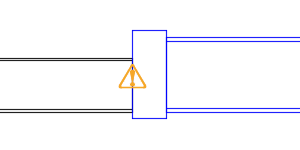

Na poniższej ilustracji łącznik i rura wyświetlane w kolorze niebieskim zostały zamienione na większy rozmiar, a ich rzędne korony zostały zachowane.
- Oś
- Określa, że linia środkowa nowej części jest umieszczana dla tej samej rzędnej co linia środkowa istniejącej części.

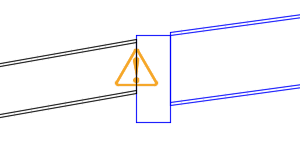

Na poniższej ilustracji łącznik i rura wyświetlane w kolorze niebieskim zostały zamienione na większy rozmiar, a ich rzędne linii środkowej zostały zachowane.
- Dół rury
- Określa, że dół rury nowej części jest umieszczany dla tej samej rzędnej co dół rury istniejącej części.

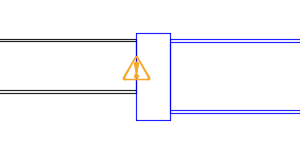

Na poniższej ilustracji łącznik i rura wyświetlane w kolorze niebieskim zostały zamienione na większy rozmiar, a ich rzędne dołu rury zostały zachowane.
- Dół na zewnątrz
- Określa, że zewnętrzna dolna część nowej części jest umieszczana dla tej samej rzędnej co dolna zewnętrzna część istniejącej części.

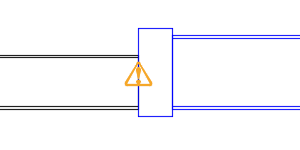

Na poniższej ilustracji łącznik i rura wyświetlane w kolorze niebieskim zostały zamienione na większy rozmiar, a ich rzędne zewnętrznej dolnej części zostały zachowane.
-
Głębokość pokrycia
- Określa, że zewnętrzna górna część nowej części jest ustawiona dla rzędnej poniżej powierzchni odniesienia. Wprowadź rzędną w polu Głębokość pokrycia.
Uwaga: Jeśli na rysunku nie ma żadnych powierzchni, ta opcja nie jest dostępna.

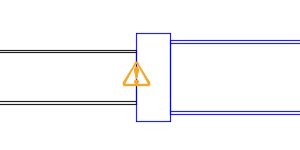

Na poniższej ilustracji łącznik i rura wyświetlane w kolorze niebieskim zostały zamienione na większy rozmiar i została określona głębokość rzędnej otuliny.
