Informacje o punktach

Punkty są podstawowymi elementami składowymi programu Autodesk Civil 3D. Punkty służą w projektach zagospodarowania terenu do identyfikowania położenia w terenie i określania elementów projektowych.

Punkty są oznaczane niepowtarzalnymi nazwami i numerami. Każdy punkt ma właściwości, które mogą obejmować takie informacje, jak współrzędna północna i wschodnia, rzędna i opis. Punkt wyświetlany na rysunku może mieć dodatkowe właściwości, które sterują jego wyświetlaniem, takie jak styl punktu, styl etykiety punktu i warstwa.

Punkty można dodawać do projektu Autodesk Civil 3D, tak aby dostęp do nich miało wielu użytkowników, lub poza projektem, na pojedynczym rysunku. Więcej informacji na temat różnic między punktami w projekcie i na rysunku znajduje się w temacie Informacje o zarządzaniu punktami.

Punkty utworzone przez program Autodesk Civil 3D, określane jako punkty geometrii współrzędnych (Coordinate Geometry — COGO), różnią się znacząco od węzłów punktowych programu AutoCAD. Węzły punktowe programu AutoCAD mają przypisane tylko dane współrzędnych (wartości XYZ). Natomiast punkty COGO oprócz współrzędnych mają przypisane rozmaite właściwości, takie jak numer punktu, opis wstępny (określany w terenie) i opis pełny (rozszerzony). W odróżnieniu od węzłów punktowych programu AutoCAD, które istnieją w pojedynczym rysunku, punkty COGO można zapisywać w projekcie poza rysunkiem, a wielu użytkowników może tworzyć do nich odniesienia. W programie Autodesk Civil 3D określenie punkt określa punkt COGO, a nie węzeł punktowy programu AutoCAD.

Wyświetlanie punktów i przypisywanie do nich etykiet

Aby zmienić sposób wyświetlania symbolu punktu na rysunku, wybierz domyślny symbol punktu lub utwórz symbol punktu.

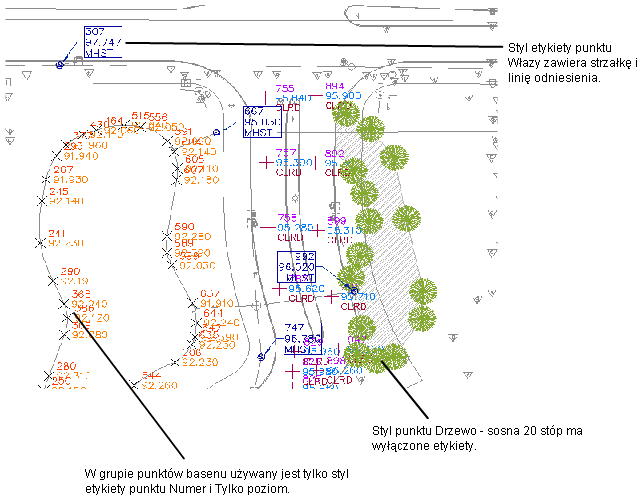

Przykłady stylów etykiety punktu

W trakcie tworzenia punktów na rysunku można automatycznie nadawać etykiety punktom z predefiniowanymi kryteriami etykiet.

Edycja punktów

Do edycji właściwości punktów służy Edytor punktów. Do graficznego edytowania punktów można także użyć poleceń programu AutoCAD.

Tworzenie punktów

Aby utworzyć punkt, wybierz jedno z wielu poleceń tworzenia punktów. Punkty można także tworzyć, importując dane punktów z pliku.

Gdy punkty są tworzone lub importowane, można użyć kluczy opisu do automatycznego sterowania sposobem wyświetlania punktów na rysunku na podstawie opisu wstępnego punktu (wprowadzanego w terenie).

Zarządzanie punktami i ich organizowanie

Powiązane punkty można grupować w grupy punktów za pomocą różnych kryteriów. Grup punktów można używać do sterowania sposobem wyświetlania punktów na rysunku, tworzenia powierzchni lub eksportowania wybranych punktów do pliku.

Do zarządzania punktami i ochrony punktów niezbędnych w rysunku projektowym służy projekt. Gdy projekt używany jest jako centralne repozytorium punktów projektu, inni użytkownicy mogą przeglądać i kopiować punkty, ale można zablokować im możliwość wprowadzania zmian.

Punkty — procesy robocze

Samouczek dotyczący punktów
