Punkty w programie Autodesk Civil 3D stanowią obiekty, które można wyświetlać na rysunku oraz manipulować nimi. Wygląd punktów jest sterowany za pomocą etykiet i stylów punktów.
W poprzednich wydaniach programu Autodesk Civil 3D punkty stanowiły składniki podrzędne grup punktów. Obecnie w programie Autodesk Civil 3D punkty są osobnymi obiektami, na których można wykonywać różnorodne operacje:
- Punkty na rysunku można wybierać pojedynczo oraz graficznie zmieniać ich położenie i obrót za pomocą uchwytów.
- Można utworzyć zestaw wybranych punktów, aby przenieść ich rzędne na powierzchnię.
- Właściwości punktów można modyfikować za pomocą okna dialogowego Właściwości programu AutoCAD, w którym dostępne są zarówno właściwości podstawowe, jak i właściwości charakterystyczne dla programu Autodesk Civil 3D.
- Za pomocą poleceń tworzenia punktów można zmieniać ustawienie Następny numer punktu. Uwaga:
Aby wykonywać powyższe funkcje, punkt musi być wyrejestrowany, odblokowany i nie może być punktem pomiarowym.
Grupy punktów umożliwiają organizowanie punktów i określanie ich wyglądu na rysunku. Grupy punktów odnoszą się bezpośrednio do danych punktu i odpowiadają za rysowanie punktów. Grupy punktów posiadają funkcję zastąpienia, która wymusza użycie wobec wszystkich punktów w grupie stylu punktów i etykiet preferowanego dla grupy w miejsce stylów przypisanych do poszczególnych punktów.

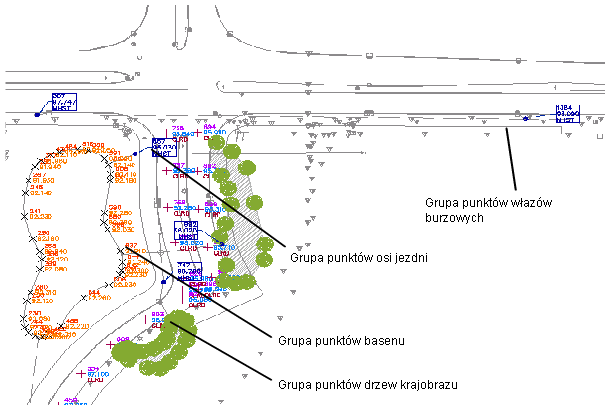

Grupy punktów pokazujące różne sposoby wykorzystania stylów punktu
Podczas tworzenia punktów w oknie dialogowym Edytuj ustawienia polecenia — CreatePoints należy określić warstwę punktu.
Wyświetlenie właściwości punktów jest możliwe za pomocą polecenia LISTA programu AutoCAD.
