Karta Pomiar umożliwia zarządzanie ustawieniami użytkownika i systemowymi dotyczącymi pomiarów, jak również danymi pomiarowymi.
Danymi pomiarowymi zarządza się na karcie Pomiar w oknie Obszar narzędzi, a nie na karcie Nawigator, jak w przypadku innych obiektów.
Aby uzyskać dostęp do poleceń, kliknij prawym przyciskiem myszy kolekcje i elementy.
Na tej karcie są wyświetlane dane z projektów podzielone między bazy danych projektów, sprzętu i prefiksów figur. Bazy projektów zawierają dane punktów pomiarowych, sieci i figur. Bazy sprzętu zawierają informacje o standardowych odchyleniach i innych parametrach roboczych poszczególnych urządzeń pomiarowych. W bazie prefiksów figur są zapisywane procedury konwersji stosowane podczas generowania figur działek, budynków i innych obiektów na podstawie punktów pomiarowych.
Zawartość karty Pomiar nie określa danego rysunku. Karta obejmuje informacje o danych pomiarowych przechowywanych w folderze projektów programu Autodesk Civil 3D i umożliwia dostęp do tych danych na różnych rysunkach.
Istnieje możliwość tworzenia zapytań pomiarowych w celu filtrowania punktów i figur pomiarowych projektu. Punkty i figury można przekształcać na punkty oraz działki programu Autodesk Civil 3D lub dodawać do powierzchni jak punkty lub linie nieciągłości.

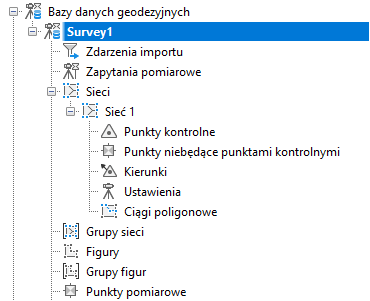

Drzewo Pomiar
Drzewo Pomiar zapewnia dostęp do danych i ustawień pomiarów:
- Bazy danych pomiarowych. Po rozwinięciu kolekcji bazy danych pomiarowych wyświetlane są wszystkie sieci (zawierające punkty sterujące, punkty niesterujące, znane kierunki, obserwacje, ustawienia i definicje ciągów poligonowych), figury oraz punkty pomiarowe.
- Bazy danych wyposażenia. Po rozwinięciu wyświetla dostępne bazy danych wyposażenia.
- Bazy danych przedrostków figury. Po rozwinięciu wyświetla dostępne bazy danych przedrostków figur. Bazy danych przedrostków figur umożliwiają wyznaczenie warstwy na której rysowana jest figura poprzez tworzenie przedrostka dla grupy nazw figur.
- Zestawy kodów szkicu. Po rozwinięciu wyświetla dostępne zestawy kodów szkicu. Zestawy kodów szkicu służą do interpretacji kodów pól wprowadzanych do kolektora danych przez terenową ekipę pomiarową.
Standardowe polecenia menu kontekstowego są dostępne dla wielu elementów i kolekcji drzewa Pomiar. Aby wyświetlić menu kontekstowe, kliknij prawym przyciskiem myszy kolekcję lub element w drzewie Pomiar.
