Informacje o widoku elementu obszaru narzędzi

Aby wyświetlić informacje na temat elementu lub zawartości kolekcji, należy użyć widoku elementu Obszaru narzędzi.

Widok elementu jest drugorzędnym panelem wyświetlanym obok lub poniżej drzewa. Aby wyświetlić widok elementu, należy kliknąć nazwę elementu.

Gdy okno Obszar narzędzi jest ruchome, można zmienić orientację widoku elementu, klikając przycisk znajdujący się w górnej części obszaru narzędzi.

Uwaga: Aby zobaczyć widok elementu, konieczne może być zwiększenie rozmiaru okna Obszar narzędzi lub przesunięcie paska oddzielającego widok elementu od drzewa Nawigator, Ustawienia lub Pomiar. Aby przesunąć pasek oddzielający widok elementu od drzewa Nawigator, Ustawienia lub Pomiar, należy najpierw zaznaczyć kolekcję, w której jest wyświetlony widok elementu.

Widok, w zależności od wybranego elementu, może przyjąć następujące formy:

Widok listy

Widok listy jest tabelą, wyświetlaną dla niektórych elementów przez drzewo Obszaru narzędzi. W niektórych przypadkach, informacje można edytować. Poniższa ilustracja pokazuje widok punktów listy Nawigatora:

Gdy okno Obszar narzędzi jest zamocowane, widok listy jest wyświetlany pod drzewem danych. Gdy okno Obszar narzędzi nie jest zamocowane, można wyświetlać widok elementu pod drzewem danych lub obok niego, klikając przycisk orientacji widoku elementu .

Widok graficzny

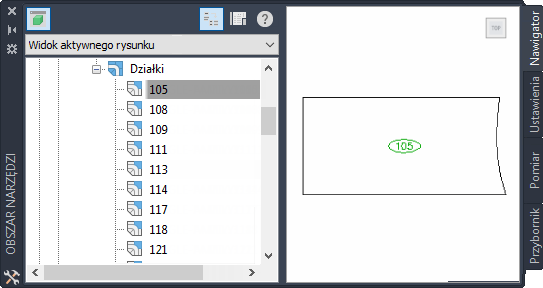

Widok graficzny wyświetla obraz wybranego elementu. Poniższa ilustracja przedstawia graficzny widok działki w Nawigatorze.

Aby wyświetlić podglądy graficzne elementów, należy najpierw kliknąć przycisk Podgląd elementu znajdujący się na karcie Nawigator. Następnie kliknij prawym przyciskiem myszy obiekt lub kolekcję obiektów i wybierz opcję Pokaż podgląd. Następnie kliknij nazwę obiektu w drzewie Nawigatora.

Aby wyświetlić menu kontekstowe, umożliwiające manipulowanie obrazem przy użyciu poleceń, takich jak Nfragm i Zoom, należy kliknąć prawym przyciskiem myszy w podglądzie graficznym.

Nie do wszystkich elementów drzew Nawigator, Ustawienia lub Pomiar są przypisane widoki elementu.
