- Utwórz model korytarza w odniesieniu do linii trasowania.
- Opcjonalnie utwórz style linii charakterystycznej o różnych kolorach i zastosuj je do linii charakterystycznych w modelu korytarza. Na przykład utwórz niebieski styl krawędzi nawierzchni drogi, aby odróżnić ją od czerwonego stylu pobocza.
- Aby przypisać style do linii charakterystycznych, użyj karty Linie charakterystyczne w oknie dialogowym Właściwości korytarza. Ta czynność pomaga rozróżnić linie charakterystyczne w celu łatwiejszego wyboru podczas tworzenia obwiedni korytarza. Obwiednia korytarza określa obszar korytarza przeznaczony do renderowania za pomocą określonego materiału.
- Aby utworzyć powierzchnię korytarza, użyj karty Powierzchnie w oknie dialogowym Właściwości korytarza. Na przykład utwórz powierzchnię, korzystając z typu danych Łącza i kodu Góra. Przypisz prosty styl powierzchni bez widocznych trójkątów (np. tylko granicę i warstwice). Uwaga: Można w łatwiejszy sposób utworzyć obwiednię korytarza, jeśli trójkąty nie są widoczne.
- Wybierz Materiał do renderowania powierzchni korytarza.
- Opcjonalnie, aby utworzyć obwiednie korytarza odpowiadające powierzchniom na korytarzu, który ma być renderowany przy użyciu określonego materiału, użyj karty Obwiednie w oknie dialogowym Właściwości korytarza. Można utworzyć obwiednie przez wybranie linii charakterystycznych korytarza, które kształtują obwiednie powierzchni. Należy wybrać górny koniec linii charakterystycznej, a następnie górny koniec jej pary.

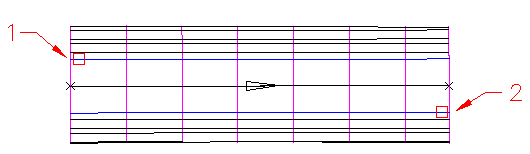

Na przykład, aby utworzyć obwiednię, która obejmie oba pasy ruchu, najpierw wybierz dolną krawędź zewnętrzną pasa ruchu, a następnie górną krawędź zewnętrzną.
- Aby wyrenderować korytarz, użyj polecenia Renderuj programu AutoCAD.
