Informacje o przewozie bez dodatkowej opłaty i przewozie opłacanym dodatkowo na wykresach transportu robót ziemnych

Objętości transportu na miejscu i transportu na odkład przedstawione są za pomocą metody punktów nachylenia i punktów wyrównania.

Podczas opracowywania projektu wykonawcy oraz projektanci mogą podejmować próby zbilansowania wymogów dotyczących transportu mas ziemnych poprzez uwzględnienie odległości przewozu bez dodatkowej opłaty i całego przewozu opłacanego dodatkowo z zakresem użycia urobisk do nasypów oraz usypisk na nadmiarowe ilości wykopanych mas na podstawie finansowych ograniczeń transportowych oraz warunków obszaru.

W programie Autodesk Civil 3D można określić odległość transportu bez dodatkowych opłat zgodnie z wymaganiami. Ponadto istnieje możliwość zdefiniowania ukopów i usypisk wzdłuż jezdni, korzystając z przyjętej objętości ukopów lub usypisk.

W programie Autodesk Civil 3D dostępne są dwa sposoby przedstawiania transportu bez dodatkowych opłat (oraz transportu na odkład) na wykresach transportu robót ziemnych:

Metoda punktów nachylenia

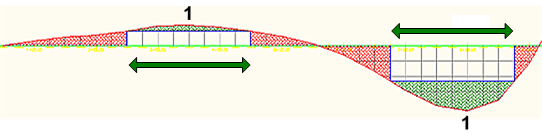

Strzałki wskazują odległość przewozu bez dodatkowej opłaty. Liczba (1) wskazuje punkty nachylenia. Objętość transportu na miejscu została oznaczona kolorem zielonym (oraz siatką pomiędzy obszarami zielonymi oraz linią wyrównania), a objętość transportu na odkład — kolorem czerwonym.

Segment przedstawiający odległość przewozu bez dodatkowej opłaty, równoległą do linii wyrównania, jest przesuwany w dół od punktów nachylenia tak, aby końce segmentu i linie wykresu transportu robót ziemnych się ze sobą stykały. Obszar w obrębie segmentu i linii wykresu transportu robót ziemnych przedstawia objętość transportu na miejscu. Dodatkowo prostopadłe linie wychodzące z końców segmentów obniżają się, tak aby były styczne z linią wyrównania. Obszary w obrębie tych linii, linii wyrównania oraz linii wykresu transportu robót ziemnych przedstawiają objętość transportu na odkład.

Metoda punktów wyrównania

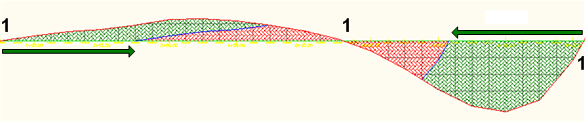

Strzałki wskazują odległość przewozu bez dodatkowej opłaty. Liczba (1) wskazuje punkty wyrównania. Objętość transportu na miejscu została oznaczona kolorem zielonym, a objętość transportu na odkład — kolorem czerwonym.

W wykresie transportu robót ziemnych punkty wyrównania są umieszczone na linii wyrównania, gdzie objętość netto jest zerowa. Podczas pomiarów transportu na miejscu za pomocą metody punktów wyrównania linia wykresu transportu robót ziemnych zostaje powielona i przesunięta poziomo w prawo (gdzie następuje przejście z wykopu do nasypu w projekcie) lub w lewo (gdzie następuje przejście z nasypu do wykopu) na odległość transportu na miejscu. Obszar w obrębie dwóch linii wykresu transportu robót ziemnych przedstawia objętość transportu na miejscu: po lewej stronie w przypadku położenia powyżej linii wyrównania lub prawej stronie w przypadku położenia poniżej tej linii. Pozostałe przecinające się obszary przedstawiają transport na odkład.
