Wykresy transportu robót ziemnych służą do wyświetlania objętości robót ziemnych wzdłuż linii trasowania w oparciu o przekrojowe obliczanie objętości.
Wykres transportu robót ziemnych stanowi graficzny widok materiału przenoszonego w obrębie proponowanego obszaru projektu wraz z punktami wyrównania, regionami transportu bez dodatkowych opłat i transportu na odkład, a także punktami nachylenia.
Użycie wykresów transportu robót ziemnych ułatwia konstruktorom i wykonawcom określenie miejsc zasadnicznych przesunięć materiału. Wykresy te służą również do porównywania aspektów ekonomicznych alternatywnych projektów. Są one zazwyczaj przedstawione razem z widokami profilu w celu weryfikacji projektu. Służą do analizy następujących aspektów projektu:
- Odległość wyrównania wykopu i nasypu.
- Ilość materiału do przeniesienia i kierunek przeniesienia
- Identyfikacja urobisk i usypisk
Aby wygenerować wykres transportu robót ziemnych, wymagana jest linia trasowania, grupa linii próbkowania i lista materiałów.
Wykresy transportu robót ziemnych są rysowane na wykresie wraz z pikietami (liniami próbkowania) wzdłuż osi X oraz skumulowanej objętości materiału (zwykle z robót ziemnych) na osi Y. Linia osi środkowej (zerowa objętość całkowita) nazywana jest linią wyrównania. Wznoszenie się linii wykresu transportu robót ziemnych oznacza, że projekt znajduje się w regionie wykopu, a opadanie — w regionie nasypu. Region wykresu transportu robót ziemnych jest oznaczony za pomocą punktów wyrównania i punktów nachylenia.

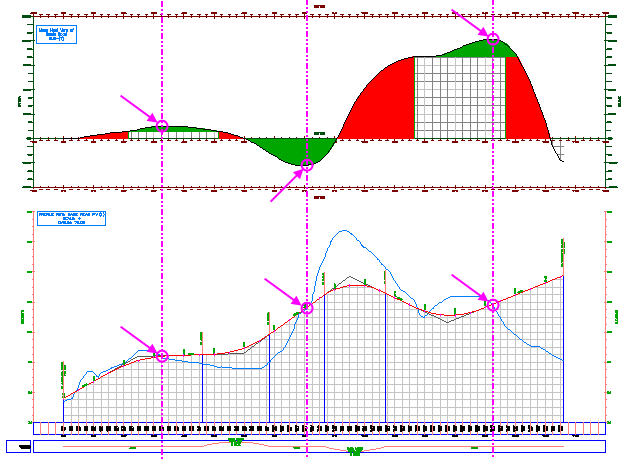

Punkty nachylenia (wskazane przez strzałki i okręgi) połączone liniami w wykresie transportu robót ziemnych (powyżej) i w widoku profilu
