Dodawanie i usuwanie kolan wzdłuż przebiegu rury w widoku profilu

Można zmodyfikować sieć ciśnieniową opartą na ścieżce za pomocą kolan w punktach przecięcia w rurociągach.

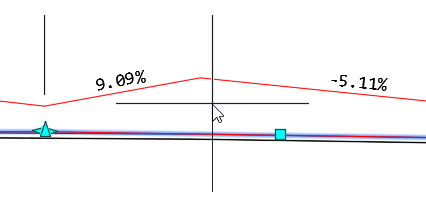

Dodawanie kolana i punktu przecięcia do rurociągu w widoku profilu

  1. Wybierz rurociąg w widoku profilu. Zostanie otwarta karta Układ profilu sieci ciśnieniowej.
  2. Na karcie Układ planu sieci ciśnieniowej kliknij panel Układ Dodaj kolano/punkt przecięcia .
  3. Wskaż na rysunku punkt dla kolana. Jeśli punkt zostanie umieszczony na zewnątrz rurociągu, rurociąg zostanie dopasowany tak, aby zetknął się z nowym kolanem.

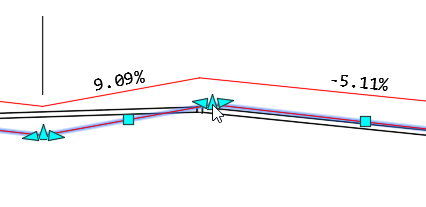

    Wierzchołek zostanie umieszczony ze złączką kolanową.

  4. Użyj uchwytów rurociągu, aby dokładniej dostosować rurociąg.

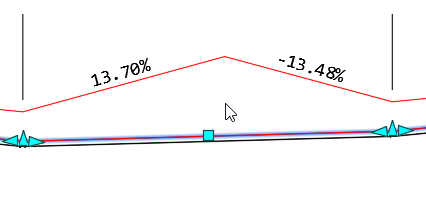

Usuwanie nadmiarowych lub zbędnych punktów przecięcia z rurociągu w widoku profilu

  1. Wybierz rurociąg w sieci ciśnieniowej. Zostanie otwarta karta Układ profilu sieci ciśnieniowej.
  2. Na karcie Układ planu sieci ciśnieniowej kliknij panel Układ Usuń kolano/punkt przecięcia.
  3. Wybierz rurociąg.
  4. Kliknij w pobliżu wierzchołka, który chcesz usunąć.

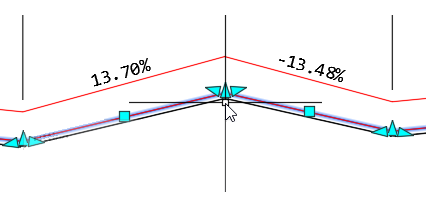

    Punkt przecięcia zostanie usunięty, a geometria rurociągu zostanie dopasowana w celu skompensowania nowej ścieżki rurociągu.

  5. Użyj uchwytów rurociągu, aby dokładniej dostosować rurociąg.
