Uchwyty rurociągu w widoku profilu

Można użyć uchwytów w celu ręcznej edycji rurociągów w widoku profilu.

W poniższych opisach należy pamiętać, że dopasowywanie rurociągów za pomocą uchwytów nie zapobiega edycji kąta rury poza dopuszczalne odchylenie. Rury, w przypadku których przekroczone zostało dopuszczalne odchylenie, może być wykryte przez uruchomienie polecenia Uruchom kontrolę projektu.

Uchwyty opisane w poniższych sekcjach są wyróżnione na każdej ilustracji kolorem czerwonym.

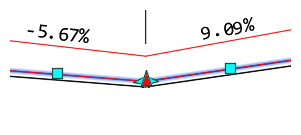

Punkt przecięcia: Przedłuż

Te uchwyty umożliwiają skrócenie lub wydłużenie segmentu rurociągu.

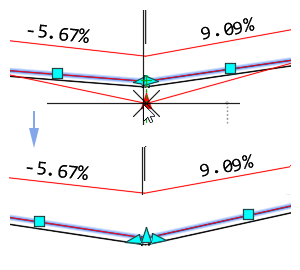

Kierunek, w którym rurociąg ma zostać wydłużony lub skrócony, pozostaje taki sam niezależnie od tego, czy jest on połączony z inną rurą ciśnieniową, złączką lub aparaturą.

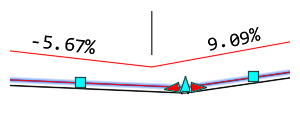

Punkt przecięcia: Odchylenie

Te uchwyty umożliwiają zmianę kąta w punkcie przecięcia w rurociągu. Kąt jest mierzony od osi segmentu rurociągu. Po wybraniu uchwytu można przenieść rurociąg lub wprowadzić kąt odchylenia do zastosowania. Podczas przesuwania w kierunku rurociągu zostanie on wydłużony tak, jak w przypadku uchwytów Przedłuż.

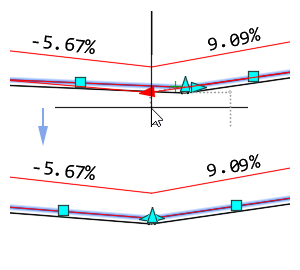

Poniższa ilustracja przedstawia wybrany uchwyt odchylenia i podpowiedzi wizualne odchyleń, do których można przesunąć rurę.

Połączone rury w rurociągu również zostaną przeniesione i nastąpi dopasowanie ich punktów przecięcia do nowego położenia.

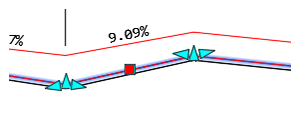

Punkt środkowy: Przesuń

Te uchwyty umożliwiają przeniesienie segmentu rurociągu do nowego położenia. Kierunek i długość rurociągu pozostają takie same.

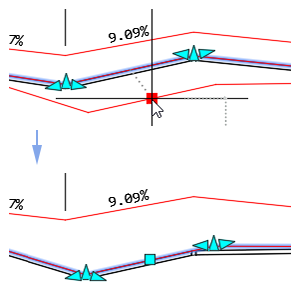

Połączone rury w rurociągu również zostaną przeniesione i nastąpi dopasowanie ich punktów przecięcia do nowego położenia rurociągu.

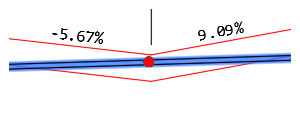

Punkt środkowy rury: Łuk

Te uchwyty umożliwiają przekształcenie wybranej prostej rury w sieci ciśnieniowej na zakrzywioną rurę.

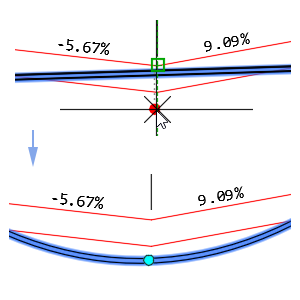

Na poniższej ilustracji przedstawiono wybrany uchwyt promienia i podpowiedzi wizualne dotyczące geometrii rury zakrzywionej, gdy promień jest dopasowywany.

Połączone rury w rurociągu również zostaną przesunięte i nastąpi dopasowanie ich punktów przecięcia do nowej geometrii rury zakrzywionej.

Aparatura: Poziom

Ten uchwyt umożliwia przesuwanie linii aparatury w górę i w dół (zmiana jego poziomu). Połączone rury przesuń z aparaturą.

Aparatura: Slajd

Te uchwyty umożliwiają przesuwanie aparatury wzdłuż rury ciśnieniowej. Wybranej aparatury nie można przenieść do innej części sieci ciśnieniowej.
