To okno dialogowe służy do odwzorowania atrybutów w danych ArcGIS na właściwości rur i struktur w programie Civil 3D.
To okno dialogowe jest wyświetlane podczas używania aplikacji Autodesk ArcGIS Connector w celu przeniesienia danych ArcGIS jako rur i struktur.
Można także otworzyć to okno dialogowe z poziomu widoku elementu Nawigatora. Wybierz sieć rurociągów w Nawigatorze, aby wyświetlić widok elementu, a następnie kliknij przycisk
w polu Odwzorowanie schematu w widoku elementu.
To okno dialogowe zawiera kartę dla każdej warstwy rury lub struktury, którą przenosisz do programu Civil 3D, dzięki czemu możesz zdefiniować parametry odwzorowania dla każdej warstwy.
Określanie wartości odwzorowania schematu
Schemat odwzorowania można skonfigurować tak, aby skojarzyć atrybuty, które zostały zdefiniowane w danych ArcGIS z właściwościami rur i struktur użytymi w programie Civil 3D.
Przykładowo, jeśli w zestawie danych znajduje się pole o nazwie Structure_Height, można odwzorować je na właściwość Wysokość struktury w programie Civil 3D, aby wartość wysokości przypisana do części była równa wartości wysokości zdefiniowanej w pakiecie ArcGIS.
Zapisz plik odwzorowania właściwości- Umożliwia zapisanie bieżącej konfiguracji w pliku, który można ponownie wykorzystać podczas przenoszenia innych danych sieci rurociągów z pakietu ArcGIS.
Otwórz plik odwzorowania właściwości- Umożliwia otwarcie istniejącego pliku odwzorowania właściwości, dzięki czemu można go zastosować do danych sieci rurociągów.
- Nazwa właściwości programu Civil
- Umożliwia wyświetlenie właściwości programu Civil 3D, na które można odwzorować atrybuty ArcGIS.
Elementy z gwiazdkami na końcu nazwy są wymagane.
- Jednostka właściwości programu Civil
- Umożliwia wyświetlenie jednostek, które będą stosowane do danych na rysunku. Wpisy w tych polach wykorzystują jednostki określone dla aktualnego rysunku (cale/stopy lub milimetry/metry) i nie mogą zostać zmienione.
- Nazwa właściwości źródłowej
- Umożliwia określenie atrybutu, który zostanie odwzorowany na właściwość programu Civil 3D. Kliknij pole, aby wyświetlić listę rozwijaną atrybutów dostępnych do wyboru.
- Wartość domyślna
- Umożliwia określenie wartości domyślnej, która zostanie użyta, jeśli nie można znaleźć nazwy właściwości źródłowej w danych ArcGIS.
- Jednostka źródłowa
- Umożliwia określenie jednostki źródłowej danych.
- Odwzorowanie wartości
- Powoduje otwarcie okna dialogowego Odwzorowanie wartości, w którym można określić wartości Nazwa właściwości źródłowej odpowiadające właściwościom programu Civil 3D.

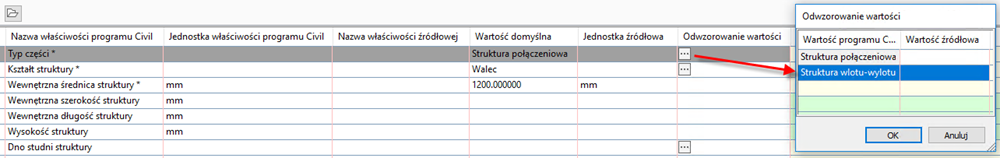

Poniższy przykład ilustruje, w jaki sposób skorzystać z okna dialogowego Odwzorowanie wartości w celu odwzorowania wartości źródłowych atrybutu „Structure_type”, tak aby zostały one przeniesione do programu Civil 3D jako struktury Połączenie.
Dostępne właściwości w programie Civil 3D dla typu części to Struktura wlotu-wylotu i Połączenie.
Jeśli chcesz przenieść włazy, wloty i wyloty jako typy części Połączenie, możesz skonfigurować odwzorowanie wartości dla typu części. Przykładowo, jeśli wartości atrybutów Właz, Wlotu i Wylot zostały określone w danych ArcGIS, aby wskazywać typ struktury, można wprowadzić te wartości w oknie dialogowym Odwzorowanie wartości.
Można uwzględnić wiele wartości, rozdzielając je średnikiem. Przykładowo: Właz;Wlot;Wylot. We wpisach nie jest rozróżniana wielkość liter.
Uwaga: W powyższym przykładzie wszystkie te struktury zostaną utworzone na rysunku jako ogólne struktury Połączenie (z typem struktury <brak>). Typ struktury można ustawić ręcznie w oknie dialogowym Właściwości struktury lub można użyć polecenia Odwzoruj parametry struktury drenażu, aby przypisać typ struktury i inne właściwości.
