Informacje o sprawdzaniu powierzchni pod katem problemów z warstwicami

Narzędzie Sprawdź warstwice umożliwia wykrywanie problemów związanych w warstwicami narysowanymi zgodnie z ustawieniami warstwic dla stylu powierzchni.

Uwaga: Narzędzie Sprawdź warstwice działa tylko z powierzchniami TIN.

W narzędziu jest brana pod uwagę rzędna bazowa i interwał określony w stylu powierzchni. Gdy narzędzie napotyka niepoprawny stan, w Przeglądarce zdarzeń wyświetlane jest ostrzeżenie.

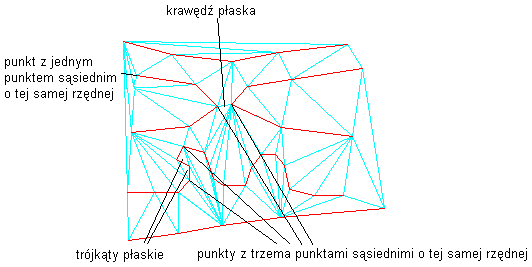

Narzędzie skanuje wszystkie punkty powierzchni znajdujące się na warstwicy. Dla każdego punktu obliczana jest liczba sąsiednich punktów (tj. punktów z którymi jest on połączony poprzez krawędź lub punkt znajdujący się po przeciwnej stronie trójkąta) znajdujących się przy tej samej rzędnej. Jeśli występuje tylko jeden taki punkt, w oknie Podgląd zdarzeń wyświetlane jest ostrzeżenie „Końce warstwicy przy [x,y,z]”. Jeśli występują więcej niż dwa punkty sąsiednie, w oknie Podgląd zdarzeń wyświetlane jest ostrzeżenie „Wiele warstwic przy [x,y,z]”. W tym drugim przypadku, jeśli punkty znajdują się na granicy powierzchni, wyświetlane jest ostrzeżenie „Wiele warstwic na granicy przy [x,y,z]”.

Stan wskazujący końce warstwicy może oznaczać, że przerwa w warstwicy jest zbyt duża dla przeprowadzenia procesu triangulacji w celu połączenia końców z krawędzią. Przerwę można wypełnić poprzez tworzenie i dodawanie linii nieciągłości łączącej te dwa końce.

Stan wskazujący wiele warstwic, który występuje wtedy, gdy punkt ma więcej niż dwa punkty sąsiednie o tej samej rzędnej. Zwykle dochodzi do tego w płaskich obszarach powierzchni. Po wykryciu takiego stanu problem można rozwiązać poprzez aktywację operacji Minimalizuj powierzchnie płaskie. Jeśli punkt znajduje się na granicy powierzchni, płaski obszar może powodować zakłócenie procesu triangulacji. Zbędne trójkąty można usunąć za pomocą operacji Usuń linię lub poprzez dodanie ukrytej obwiedni.

Jeśli nie zostaną wykryte żadne problemy z warstwicami, w oknie Przeglądarka zdarzeń wyświetlony zostanie komunikat informujący o braku problemów związanych z ustawieniem stylu powierzchni dla podstawowej rzędnej warstwic i odstępu.

Uwaga: Problemy z warstwicami występują wtedy, gdy rzędna punktu warstwicy jest taka sama jak rzędna, przy której rysowana jest warstwica. Jeśli żaden punkt na powierzchni nie znajduje przy rzędnej warstwicy, problemy tego typu nie występują. Często istnieje możliwość zmiany wartości podstawowej rzędnej warstwicy w taki sposób, aby żadne punkty nie znajdowały się na warstwicach powierzchni, co pozwoli uniknąć powstawania problemów z warstwicami.
