Tworzenie łuku niestycznego w bieżącej figurze pomiarowej

  1. W oknie Obszar narzędzi na karcie Pomiary prawym przyciskiem myszy kliknij nazwaną sieć Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    XC AD BULB [promień] [kąt cięciwy] [długość cięciwy]

    Uwaga: Użyj parametru BULB jeśli łuk wynikowy jest większy niż 180 stopni.

Przykładowy wiersz polecenia

NE 1 1000 1000

NE 2 1000 1200

BEG ROADCL

PT 1

PT 2

XC ZD 100 45 120

SET 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

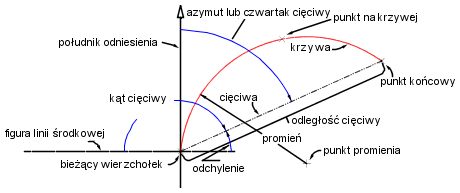

Poniżej przedstawiono łuk niestyczny:

Składnia polecenia

XC AD BULB [promień] [kąt cięciwy] [długość cięciwy]

Parametr Definicja
promień Odległość od punktu centralnego łuku. Tę wartość należy wprowadzać w bieżących jednostkach odległości obowiązujących w bazie danych. Aby rysować łuk w kierunku przeciwnym do ruchu wskazówek zegara, należy wprowadzić ujemny promień.
kąt cięciwy Kąt, w kierunku zgodnym z ruchem wskazówek zegara, względem ostatniego wierzchołka figury.
długość cięciwy Odległość od bieżącego wierzchołka figury.
