Dzielenie lub scalanie rurociągów

W sieci ciśnieniowej można podzielić rurę w rurociągu lub połączyć dwa rurociągi.

Dzielenie rury w sieci rurociągów skutkujące utworzeniem dwóch oddzielnych rurociągów

  1. Wybierz rurociąg w sieci ciśnieniowej. Zostanie otwarta karta Układ planu sieci ciśnieniowej.
  2. Na karcie Układ planu sieci ciśnieniowej kliknij panel Zmień Podziel rurociąg Wyszukiwanie .
  3. Wskaż punkt podziału na rurociągu.

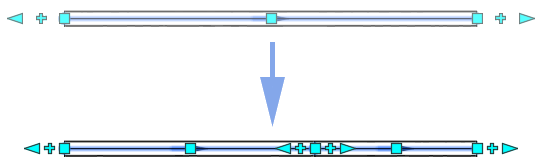

    Rura jest dzielona na dwa oddzielne rurociągi w tej samej sieci ciśnieniowej.

  4. Użyj uchwytów rurociągu, aby dokładniej dostosować rysunek.

Łączenie dwóch rurociągów w pojedynczy, niezależny rurociąg

    Aby scalić połączone rury, należy przyciągnąć do siebie ich uchwyty odchylenia punktu końcowego.

  1. Wybierz rurociąg w sieci ciśnieniowej. Zostanie otwarta karta Układ planu sieci ciśnieniowej.
  2. Na karcie Układ planu sieci ciśnieniowej kliknij panel Zmień Scal rurociągi Wyszukiwanie .
  3. Wybierz pierwszy rurociąg.
  4. Wybierz drugi rurociąg, aby scalić go z pierwszym rurociągiem.

    Rurociąg zostanie scalony i zostanie umieszczona złączka.

  5. Użyj uchwytów rurociągu, aby dokładniej dostosować rysunek.
