Linie trasowania są tworzone jako kombinacje linii, łuków i krzywych przejściowych, które są wyświetlane jako jeden obiekt.
Obiekty linii trasowania mogą reprezentować osie jezdni, sieci rurociągów i inne konstrukcyjne linie bazowe. Tworzenie i definiowanie linii trasowania jest jednym z pierwszych etapów przy projektowaniu dróg, linii kolejowych lub obszarów. Geometrię linii trasowania można narysować jako polilinię, a następnie wykorzystać ją do tworzenia linii trasowania zawierającej nazwę. Aby uzyskać większe możliwości sterowania, można utworzyć obiekt linii trasowania za pomocą Narzędzi układu linii trasowania. Linie trasowania można także edytować przy użyciu uchwytów lub poleceń dostępnych na pasku narzędzi Narzędzia układu linii trasowania, a podczas edycji styczność między komponentami linii trasowania jest utrzymywana automatycznie.
Linie trasowania mogą być obiektami samodzielnymi albo obiektami nadrzędnymi profili, przekrojów i korytarzy. W przypadku zmodyfikowania linii trasowania zmiany są automatycznie odzwierciedlane w każdym powiązanym obiekcie.
Podczas tworzenia linii trasowania należy przypisać do niej typ osi, odsunięcie, wyłukowanie krawędzi, tory kolejowe i pozostałe parametry. Te typy linii trasowania umożliwiają podział danych na kategorie na podstawie funkcji pełnionej przez linię trasowania. Wybierz typ osi dla osi drogi, typ torów kolejowych dla linii kolejowej lub typ „różne” w przypadku innych zastosowań (np. kanał instalacji komunalnej). Te typy są niezależnymi obiektami.
Linie trasowania odsunięcia i linie trasowania wyłukowania krawędzi również mogą być niezależnymi obiektami, ale często są dynamicznie połączone z innymi liniami trasowania. Linie trasowania odsunięcia i wyłukowania krawędzi mogą być tworzone automatycznie jako składniki skrzyżowania. Odsunięć można używać również dla poszerzeń.
Po utworzeniu linii trasowania można obliczyć jak korytarz zachowuje się wokół łuków. Można obliczyć przechyłkę wzdłuż osi, odsunięcie i linii trasowania wyłukowania krawędzi lub można obliczyć przechyłkę kolejową wzdłuż linii trasowania torów kolejowych.
Linie trasowania zostały umieszczone w kolekcji Linie trasowania lub w kolekcji Obszar na karcie Nawigator. Kolekcje te umożliwiają zmianę właściwości linii trasowania, tworzenie raportów i eksportowanie LandXML.
Jeśli linia trasowania istnieje w obszarze, jej geometria oddziałuje wzajemnie z geometriami innych obiektów w obszarze, takich jak działki i linie charakterystyczne. Na przykład linia trasowania dokonuje podpodziału wszystkich działek, które przecina w obszarze. Dla wszystkich linii działki lub linii charakterystycznych przecinających linię trasowania przyjmowana jest taka sama rzędna w punkcie przecięcia. Rzędna jest ustawiana zawsze przez ostatnio edytowany obiekt. Aby zapobiec wzajemnemu oddziaływaniu linii trasowania z innymi obiektami w obszarze, ustaw właściwość obszaru na wartość <Brak> lub przenieś linię trasowania do oddzielnego obszaru. Zobacz temat Informacje o interakcji linii trasowania i obszaru.
Do sterowania wizualnym wyglądem komponentów i etykiet linii trasowania służą style. Można tworzyć odrębne style przeznaczone do używania w różnych fazach projektu. Podczas tworzenia linii trasowania należy określić styl obiektu linii trasowania oraz style etykiet linii trasowania. Korzystając z okna dialogowego Etykiety linii trasowania, można utworzyć grupy stylów etykiet linii trasowania, a następnie zapisać te etykiety w zestawie i używać do innych linii trasowania.
Użyj równań pikietażu, aby zmienić odnośniki odległości pikiety w dowolnym punkcie bez fizycznej modyfikacji geometrii linii trasowania.

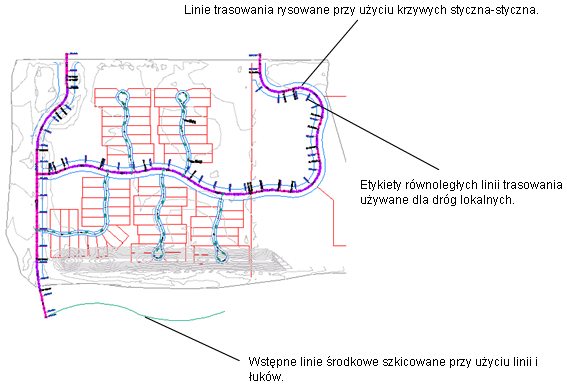

Linie, łuki i etykiety trasowania

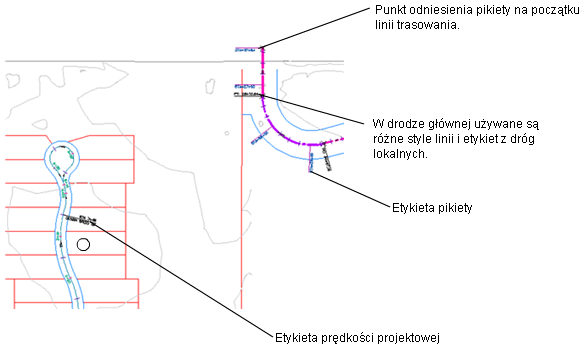

Przykłady etykiet linii trasowania
