Informacje o definiowaniu odstępów i kieszeni na liście materiałów

W sytuacjach, gdy obliczanie nie powinno następować, można zdefiniować odstępy w materiałach.

Odstępów można użyć tam, gdzie występuje jeden odstęp, na przykład w miejscu, gdzie znajduje się most. Odstępy można również stosować w wielu miejscach, gdzie wzdłuż długości korytarza występują nieciągłe kieszenie materiału.

Odstępy definiuje się na karcie Lista materiałów w oknie dialogowym Właściwości grupy linii próbkowania.

Odległości wbiegu i wybiegu dla odstępów

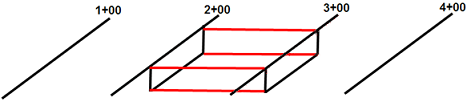

Dla odstępów można zdefiniować odległości wbiegu i wybiegu, które wyznaczają obszary przenikania się materiałów. Domyślne wartości wbiegu i wybiegu odstępów wynoszą zero. W obszarach poza pikietami odstępów nie są interpolowane żadne materiały, jak pokazano na następującym rysunku.

Jeśli między pikietą 2+00 a 3+00 występuje materiał błotny cechujący się szybkim przenikaniem przed nim i za nim, to zamiast dodawać kolejne linie próbkowania można określić wbieg i wybieg, jak pokazano na następującym rysunku.

Wbieg materiału jest definiowany w pierwszym odstępie, a wybieg w drugim. W związku z tym wbieg pierwszego odstępu będzie wynosić 50, a wybieg drugiego 75.

Jeśli istotne jest zapewnienie ściślejszej kontroli nad wbiegami i wybiegami, można ustawić mniejsze wartości lub zachować domyślną wartość zero.

Definiowanie odstępów dla kieszeni materiału

W następującym przykładzie są zdefiniowane trzy materiały: Wykop, Nasyp i Materiał błotny. Materiał błotny występuje tylko w zakreskowanych obszarach na rysunku. Wszystkie trzy materiały muszą zostać dodane do jednej listy materiałów, ponieważ w łącznych obliczeniach wykopu/nasypu powinny być uwzględniane wszystkie trzy typy.

W tym przykładzie należy dodać 3 odstępy (reprezentowane liczbami 1, 2 i 3) z odpowiednimi wbiegami i wybiegami opisującymi przenikania między materiałami. Na liście materiałów odstępy należy zastosować tylko do materiału Materiał błotny, a nie do materiałów Wykop i Nasyp.
