Używanie etykiet odsunięć pikiet linii trasowania

Dodaj etykiety odsunięcia pikiety w stałych punktach na rysunku. Do odszukania punktu odsunięcia pikiety używany jest znacznik, dlatego też należy określić jego styl.

Uwaga: Aby zmienić linię trasowania, do której istnieją odnośniki w etykietach pikiety lub odsunięcia, można posłużyć się paletą Właściwości. Istnieje możliwość zmiany linii trasowania z odnośnikami dotyczącymi wielu etykiet jednocześnie.

Aby dodać etykiety odsunięcia pikiety w punkcie ustalonym

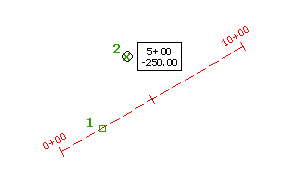

Dla wybranej linii trasowania (1) należy określić położenie XY żądanego punktu (2). W przypadku przesunięcia linii trasowania położenie X-Y zostaje zachowane, ale etykiety są aktualizowane w celu wyświetlenia nowych odległości pikiety i odsunięcia.

Uwaga: W przypadku edycji linii trasowania etykiety dodane za pomocą komendy Pikieta/Odsunięcie - punkt stały nie przesuwają się.
  1. Kliknij kartę Opispanel Etykiety i tabelemenu Dodaj etykietyLinia trasowaniaPikieta/odsunięcie – ustalone.
  2. Wybierz linię trasowania do opisania etykietami.
  3. Wybierz położenie punktu do oznaczenia etykietą.

Aby dodać etykiety odsunięcia pikiety dla punktów względnych

Dla wybranej linii trasowania (1) należy określić żądaną pikietę (2) i odległość odsunięcia (3). Jeśli linia trasowania jest przesuwana, etykiety są przesuwane razem z nią i zachowywane jest względne położenie pikiety i odsunięcia.

Uwaga: W przypadku przesunięcia linii trasowania etykiety dodawane za pomocą polecenia Pikieta/odsunięcie przesuwane są wraz ze skojarzonym punktem.
  1. Kliknij kartę Opispanel Etykiety i tabelemenu Dodaj etykietyLinia trasowaniaPikieta/odsunięcie.
  2. Wybierz linię trasowania do opisania etykietami.
  3. Wybierz pikietę i odległość odsunięcia, którym zostanie nadana etykieta.
